Исполнение встраиваемое. Возбуждение от постоянных магнитов.
Предназначены для преобразования частоты вращения в пропорциональный электрический сигнал переменного тока трапецеидальной формы.
Могут быть также использованы в качестве бесконтактных тахогенераторов постоянного тока: с ограниченным углом поворота ротора в пределах уплощенной вершины трапецеидальной ЭДС, с неограниченным углом поворота совместно с внешним датчиком положения ротора и коммутатором.
Рабочее положение в пространстве любое.
Режим работы продолжительный S1.
Технические характеристки:
| ТС50-2,5-2 | ТС50-1,25-2 | ТС50-0,85-2 | |
| Крутизна, мВ•мин | 2,5 | 1,25 | 0,85 |
| Нагрузочное сопротивление, кОм | 10 | 10 | 10 |
| Номинальная частота вращения, об/мин | 2000 | 4000 | 6000 |
| Предельная частота вращения, об/мин | 8000 | 8000 | 8000 |
| Коэффициент нестабильности мгновенного значения выходного напряжения в пределах угла 90 эл. град.(45 геометрических градусов) по вершине трапецеидальной кривой выходного напряжения, %, не более |
1,0 | 1,0 | 1,0 |
| Коэффициент разности фазных напряжений, %, не более | 0,1 | 0,1 | 0,1 |
| Изменение выходного напряжения при изменении температуры окружающей среды, % на °С, не более |
0,01 | 0,01 | 0,1 |
| Масса тахогенератора, кг | 0,18 | 0,18 | 0,18 |

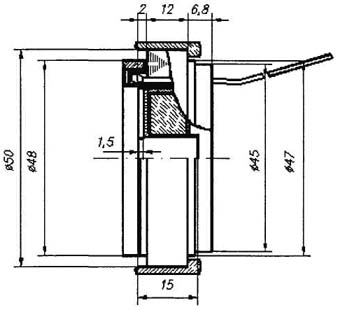

Установочно-присоединительные и габаритные размеры:
