Предназначены для защиты электрических двигателей от перегрузок недопустимой продолжительности.
Реле однополюсные, с самовозвратом и устройством для ускорения возврата вручную.
Условия эксплуатации
Климатическое исполнение и категория размещения для ТРТ-100 | М3, ТМ3 |
Диапазон рабочих температур окружающего воздуха, °С | |
· для реле серии ТРТ-100 | от -40 до +60 |
· для реле серии ТРТ-100-К | от -50 до +55 |
Степень защиты оболочки реле и контактных зажимов для присоединения внешних проводников | IP00 |
Номинальное напряжение главной цепи, В |
|
· ТРТ-110, ТРТ-120, ТРТ-130, ТРТ-140 |
~660; -440 |
· ТРТ-150 |
~660 |
· ТРТ-110-К, ТРТ-120-К, ТРТ-130-К, ТРТ-140-К |
~380; -440 |
· ТРТ-150-К |
~380 |
Номинальное напряжение вспомогательной цепи, В |
~380; -440 |
Время несрабатывания при температуре окружающего воздуха +40 °С и токе 1,1 IН, с., не менее |
60 |
Время срабатывания при температуре окружающего воздуха +40 °С и токе 1,35 IН, с., не более |
20 |
Время возврата при температуре окружающего воздуха +40 °С, мин., не менее |
4 |
Время срабатывания при нагреве с холодного состояния током 6IН и температуре окружающего воздуха +40 °С, для исполнений реле с номинальными токами несрабатывания (IН), с: |
|
· от 1,75 до 10 А |
от 2,5 до 15 |
· от 10 до 140 А |
от 4 до 15 |
· от 140 до 550 А |
от 5 до 20 |
Коммутационная износостойкость, циклы ВО, не менее |
3000 |
Конструктивное исполнение по способу присоединения внешних проводников |
переднее |
Тип |
Номинальный ток несрабатывания IН., А |
Мощность, потребляемая главной цепью реле, ВА не более |
Габаритные размеры, мм |
Масса, кг | |
ТРТ-111 |
ТРТ-111-К |
1,75 |
4,5 |
35х120х110 (38х120х110*) |
0,5 |
ТРТ-112 |
ТРТ-112-К |
2,5 | |||
ТРТ-113 |
ТРТ-113-К |
3,5 | |||
ТРТ-114 |
ТРТ-114-К |
5,0 | |||
ТРТ-115 |
ТРТ-115-К |
7,0 | |||
ТРТ-121 |
ТРТ-121-К |
9,0 |
5 |
35х120х110 (38х120х110*) |
0,55 |
ТРТ-122 |
ТРТ-122-К |
11,5 |
7,2 | ||
ТРТ-131 |
ТРТ-131-К |
14,5 |
7,2 |
35х120х110 (38х120х110*) |
0,55 |
ТРТ-132 |
ТРТ-132-К |
18 |
6,5 | ||
ТРТ-133 |
ТРТ-133-К |
22 |
8,2 | ||
ТРТ-134 |
ТРТ-134-К |
28 |
9,3 | ||
ТРТ-135 |
ТРТ-135-К |
35 |
8,7 | ||
ТРТ-136 |
ТРТ-136-К |
45 |
9,5 | ||
ТРТ-137 |
ТРТ-137-К |
56 |
11,0 | ||
ТРТ-138 |
ТРТ-138-К |
71 |
13,2 | ||
ТРТ-139 |
ТРТ-139-К |
90 |
14,3 | ||
ТРТ-141 |
ТРТ-141-К |
110 |
15,8 |
35х160х110 (38х160х110*) |
0,75 |
ТРТ-142 |
ТРТ-142-К |
140 |
19,5 | ||
ТРТ-151 |
ТРТ-151-К |
155 |
20 |
61х181х182 (61х181х185*) |
2,2 |
ТРТ-152 |
ТРТ-152-К |
190 | |||
ТРТ-153 |
ТРТ-153-К |
230 | |||
ТРТ-154 |
ТРТ-154-К |
285 | |||
ТРТ-155 |
ТРТ-155-К |
360 | |||
ТРТ-156 |
ТРТ-156-К |
450 | |||
ТРТ-157 |
ТРТ-157-К |
550 |
Примечания:
1. Номинальные токи несрабатывания реле даны для температуры окружающего воздуха 40 °С и положения регулятора уставки «0». Диапазон регулировки номинального тока несрабатывания ±15%.
2. Размеры в скобках, отмеченные *, приведены для реле серии ТРТ-100-К.

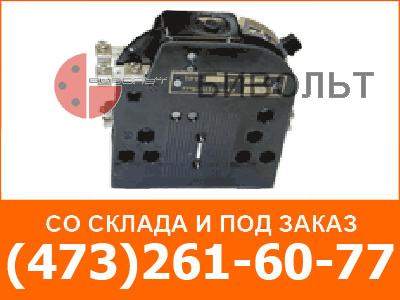

Конструктивно реле представляет собой пластмассовый корпус, в котором установлены биметаллический элемент с нагревателями и выводами, а также связанные с биметаллическим элементом размыкающий контакт и механизм уставки, позволяющий регулировать номинальный ток несрабатывания реле, кнопка возврата
