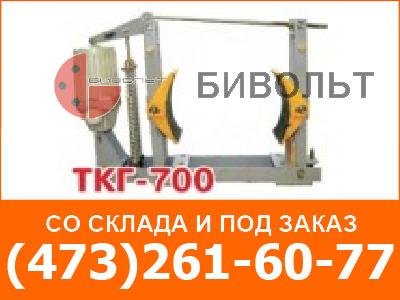

Тормоза колодочные с электрогидравлическим толкателем ТКГ-700 предназначены для остановки и удержания валов механизмов (преимущественно подъемно-транспортных машин) в заторможенном состоянии при неработающем приводе.
Применяются в горнодобывающей, металлургической и других отраслях промышленности.
Тормоза устанавливаются в вертикальном положении (с горизонтальным расположением оси тормозного шкива) на механизмах, работающих в пожаровзрывобезопасной среде.
При установке на механизмах, работающих на открытом воздухе, тормоза должны быть защищены кожухом от попадания атмосферных осадков и действия солнечной радиации.
Тормоза могут эксплуатироваться в следующих климатических исполнениях: У2, Т2 или ХЛ2 по ГОСТ 15150-69.
Тормоза могут эксплуатироваться в следующих условиях:
- температура окружающего воздуха от минус 60 до плюс 40°С;
- относительная влажность воздуха 80% при 20°С;
- окружающая среда не должна содержать паров или газов, разрушающих металл и резину.
Тормоз состоит из механизма рычажного тормоза (1) и электрогидравлического толкателя (2). Механизм рычажный тормоза состоит из следующих основных частей: основания, на котором установлены рычаги (4, 5, 6) с
колодками (7), регулировочного болта (8), штока (9) и пружины (3).
| Типоразмер тормоза | L | Н | h | A | A1 | a | a1 | B | b | b1 | b2 | D | d | h1 | S | h2 max | h2 нач. |
| ТКГ-700 | 1570 | 1010 | 465 | 610 ± 0.8 | 305 | 150 ± 0.5 | 150 ± 0.5 | 298 | 155 | 280 | 240 | 700 | 34 | 116 | 8 | 100 | 80 |
Наименование параметра |
ТКГ-700 |
Тормозной момент, Нм |
8 500 |
Диаметр тормозного шкива, мм |
700 |
Тип толкателя |
ТЭ-200/100 |
Номинальное напряжение, В |
380 |
Потребляемая мощность, Вт |
550 |
Ход штока толкателя, мм |
100 |
Габаритные размеры, мм |
1570x298x1010 |
Масса, кг |
240 |
