Токоприёмник - ТКЭО-5УХЛ1 (Т1) предназначен для подвода переменного тока напряжением 6000В частотой 50 Гц или 60 Гц к экскаватору от подключительного пункта через кабельный барабан на нижнюю раму.
Токоприёмники - ТКЭ14-5УХЛ2(Т2), ТКЭ23 -5УХЛ2(Т2) предназначены для подвода переменного тока напряжением 6000В частотой 50 Гц или 60 Гц с нижней рамы на поворотную платформу экскаватора, а также для питания низковольтного оборудования, расположенного на нижней раме.
Структура условного обозначения типоисполнения токоприёмников:
ТКЭ - токоприёмник кольцевой экскаваторный.
14(23) - число низковольтных контактных колец
5 - число высоковольтных контактных колец
УХЛ2 (Т2) - вид климатического исполнения
Степень защиты IP44
Технические характеристики:
| Тип токоприёмника | Высоковольтная часть | Низковольтная часть | ||||
| Напряжение, В | Ток нагрузки, А | Число контактных колец | Напряжение, В | Ток нагрузки, А | Число контактных колец | |
| ТКЭО-5УХЛ1 (Т1) | 6000 | 160 | 5 | - | - | - |
| ТКЭ14-5УХЛ2 (Т2) | 6000 | 160 | 5 | 500/600 | 200 | 14 |
| ТКЭ23-5УХЛ2 (Т2) | 6000 | 160 | 5 | 500/600 | 200 | 23 |

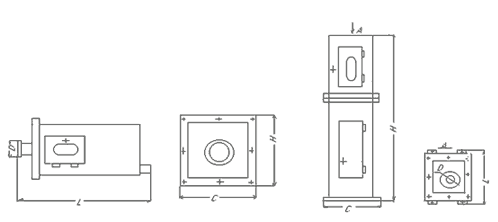

| Тип токоприёмника | Размеры, мм | Масса,кг | |||
| L | C | H | D | ||
| ТКЭО-5УХЛ1 (Т1) | 970 | 704 | 689 | 230 | 183 |
| ТКЭ14-5УХЛ2 (Т2) | 766 | 689 | 2108 | 290 | 410 |
| ТКЭ23-5УХЛ2 (Т2) | 766 | 689 | 2633 | 550 | 560 |
