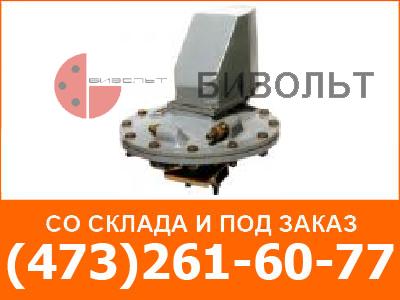

Сигнализатор соотношения разности давлений ССРД-0,045/15 предназначен для коммутации электрических цепей при достижении установленной величины соотношения разности давлений (Δ Н) и давления нагнетания (Рн).
Сигнализатор применяется в системах автоматизации компрессорных установок и нагнетателей.
Сигнализатор относится к восстанавливаемым, ремонтируемым, одноканальным, однофункциональным изделиям, представляет собой мембранно-сильфонное устройство с дискретным электрическим выходным сигналом.
Условия эксплуатации:
Технические характеристики:
– рабочий диапазон температур от +1 до +55°С;
– чистота, не ниже 12 класса загрязненности воздуха по ГОСТ 17483-80.
– разности давлений Δ Н от 0 до 4,5 кПа (от 0 до 450 кгс/см2);
– давления нагнетания Рн от 0 до 1,5 МПа (от 0 до 15 кгс/см2).
Основные параметры электрических цепей, коммутируемых сигнализатором:
| Переменный ток частотой (50 и 60) Гц | |||
| номинальное рабочее напряжение, В | 24; 40 | 220 | 380 |
| номинальный рабочий ток, А | 1,60 | 1,00 | 0,60 |
| Постоянный ток | |||
| номинальное рабочее напряжение, В | 24; 27 | 110 | 220 |
| номинальный рабочий ток, А | 0,60 | 0,25 | 0,16 |
