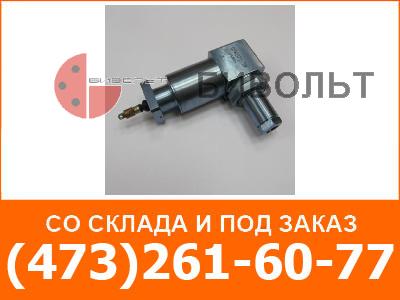

Сигнализаторы положения контактные в термостойком исполнении СПКТМ и в водогрязезащищенном исполнении СПКВМ предназначены для переключения своими контактами внешних электрических цепей при достижении заданных положений исполнительными органами арматуры и механизмов, кинематически связанными со штоками сигнализаторов.
|
Модификация сигнализатора |
Количество контролируемых положений |
Рабочий ход штока, мм |
Усилие вдоль оси штока, Н (кГс) |
Оконцевание штока |
|
СПКВМ-1 |
2 |
5,5 |
98 (10) |
шарик Æ 4 мм |
|
СПКВМ-2 |
2 |
4±0,6 |
137 (14) |
шарик Æ 4 мм |
|
СПКВМ-3а |
3 |
4±0,6 |
59 (6) |
резьба М6-6д |
|
СПКВМ-3в |
3 |
4±0,6 |
59 (6) |
свободно вращающаяся серьга |
|
СПКТМ-3а |
3 |
4±0,6 |
59 (6) |
резьба М6-6д |
|
СПКТМ-3в |
3 |
4±0,6 |
59 (6) |
свободно вращающаяся серьга |
Параметры коммутируемых цепей:
- напряжение - от 3 до 36 В,
- ток частотой от 50 до 400 Гц: для СПКТМ - от 0,001 А до 0,25 А,
для СПКВМ - от 0,001 А до 0,5 А.
Рабочий диапазон температур:
- окружающего воздуха - от 0 до +65 °С (СПКТМ); от 0 до +50 °С (СПКВМ).
- места установки на арматуре - от 0 до +90 °С (СПКТМ); от 0 до +65 °С (СПКВМ).
Сигнализаторы нормально функционируют после пребывания в аварийном режиме в среде воздуха с температурой до +120 С и давлением до 0,29 МПа (3 кГс/см2 ), а сигнализаторы СПКТМ, кроме того, после пребывания в среде паровоздушной смеси с давлением до 0,98 МПа (10 кГс/см2 ) и температурой до +180 С.
Назначенный ресурс - 20 тыс. циклов.
Частота переключений - до 12 циклов в минуту.
Назначенный срок службы - 17 лет с момента изготовления.
Масса: СПКТМ - не более 1,15 кг; СПКВМ - не более 1,7 кг.
Область применения: машиностроение, судостроение, транспорт.
