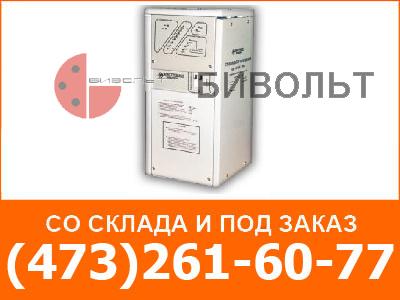

Стабилизаторы напряжения дискретные однофазные СДО

Стабилизаторы напряжения дискретные однофазные СДО и СДО-Р общепромышленного назначения  обеспечивают  стабилизированным напряжением устройства электрорадиоавтоматики, вычислительной и медицинской техники, сложных электронных устройств (компьютеров, кассовых аппаратов, аудио и видеотехники), бытовой техники, а также систем электроснабжения  коттеджей, дачных домов и т.д.

Структура условного обозначения типоисполнения стабилизатора
СДО-Х-ХХХ /0,5Х УХЛ4.2

С – стабилизатор
Д- дискретный
О – однофазный
Р- для стабилизаторов с гальванически разделенными входной и выходной цепями;
ХХХ – номинальная мощность, кВА;
0,5 – класс напряжения, кВ;
Х – дополнительная характеристика стабилизаторов буквой:
М – стабилизаторы повышенной точности стабилизации;
Н – стабилизаторы повышенной надежности.
УХЛ 4.2 – вид климатического исполнения.

Пример записи обозначения стабилизатора при его заказе и в документации другого изделия стабилизатора дискретного однофазного с гальванически разделенными входной и выходной цепями мощностью 1,0 кВА, частотой 50 Гц:
«Стабилизатор СДО-Р-1,0/0,5 50 Гц РТ МD 29-00213012-022-94».

То же для стабилизатора повышенной точности стабилизации:
«Стабилизатор СДО-Р-1,0/0,5 М 50 Гц РТ МD29-00213012-022-94»

Условия эксплуатации

Режим работы продолжительный от сети переменного тока напряжением 220 В частотой 50 или 60Гц. Стабилизаторы изготавливаются в климатическом исполнении УХЛ категории размещения 4.2 по ГОСТ 15150.

Окружающая среда должна быть невзрывоопасной, не содержащей агрессивных паров, газов и токопроводящей пыли в концентрациях, разрушающих металлы и изоляцию и снижающих параметры стабилизаторов в недопустимых пределах.

Стабилизаторы устойчивы к воздействию смены температур от максимальной рабочей температуры до нижнего значения температуры среды при экс-

Основные технические характеристики

Технические данные приведены в таблице 1.

Диапазон изменения входного напряжения от 0,7 до 1,15Uном.

Установившееся отклонение выходного напряжения по действующему значению при изменении входного напряжения в диапазоне от 0,7 до 1,15Uном обеспечивается с точностью + 6%, для стабилизаторов типа СДО…М – с точностью  + 3% от номинального значения.

Коэффициент искажения синусоидальности формы кривой выходного напряжения не более 5%.

Коэффициент искажения синусоидальности формы кривой выходного напряжения, вносимый стабилизатором, не более 1%.

Время восстановления выходного напряжения при сбросе-набросе нагрузки от 0 до 100 %, при скачкообразном изменении напряжения от 0,7 до 1,15Uном и обратно – не более 0,1 с; для стабилизаторов   СДО…М – не более 0,3с, для стабилизаторов СДО…Н – не более 0,15с. Время восстановления нормируется только для  активной нагрузки (Cos φ₂=1,0).

Номинальные значения механических внешних воздействующих факторов соответствуют группе условий эксплуатации М2 по ГОСТ 17516.1

Конструктивное исполнение

Стабилизатор состоит из следующих составных частей: силового разделительного трансформатора (СДО-Р) или автотрансформатора (СДО); блока емкостных фильтров; блока управления; системы защиты и индикации (СДО-Н); защитного кожуха.

В состав блока управления входят: силовые тиристорные ключи, защитные дроссели, измерительный трансформатор, плата управления.

На передней панели стабилизатора расположены:

автоматический выключатель, светодиодные индикатоы «Сеть», «Авария» (СДО, СДО-Р, СДО-М), светодиодные индикаторы уровня входного напряжения, уровня мощности нагрузки, режимов работы стабилизатора (СДО-Н).

Магнитопровод силового трансформатора или автотрансформатора набран из пластин высококремнистой трансформаторной стали с изоляционным покрытием. Катушки обмоток трансформатора изготовлены из изолированных медных проводов.

Класс нагревостойкости изоляции трансформатора – не ниже В.

По способу защиты от поражения электрическим током стабилизаторы соответствуют классу 1 по ГОСТ 12.2.007.0.

Защитный кожух стабилизатора обеспечивает степень защиты IР10.

Способ охлаждения стабилизатора – естественный воздушный.

Стабилизаторы СДО и СДО-Р имеют  световую индикацию о наличии входного напряжения и  «Авария», которая загорается при:

• значениях входного напряжения менее 0,75…0,7Uном или более 1,15…1,2Uном;
• при выходе из строя тиристорного ключа;
• при срабатывании защиты от постоянной составляющей и скачков повышенного напряжения на выходе стабилизатора.

Стабилизаторы СДО-Н  имеют световую индикацию о:

• значениях входного напряжения;
• об уровне мощности нагрузки;
• о работе в режимах стабилизированного или нестабилизированного выходного напряжения  (подключение входного напряжения к нагрузке без изменения значения напряжения – режим «Обходная линия»).

Стабилизаторы СДО-Н обеспечивают автоматическое отключение выхода при значениях выходного напряжения менее 180В и более 245В и последующее автоматическое включение при значениях выходного напряжения более 205 и менее 245В.

Корректированный уровень звуковой мощности не более 60 дБА.

Средний срок службы не менее 15 лет.

Основные преимущества стабилизаторов типа СДО относительно аналогов:

• Гальваническая развязка нагрузки от питающей сети, повышенная безопасность (СДО-Р);
• Обеспечение  неискаженной формы выходного напряжения;
• Обеспечение работы во всем диапазоне нагрузок от холостого хода до максимальной;
• Режим “Обходная линия” (СДО-Н);
• Наличие светодиодной  и звуковой сигнализации;
• Автоматическое отключение выхода при коротком замыкании или перегрузке на выходе стабилизатора (СДО-Н);
• Автоматическое отключение выхода при повышенном и пониженном напряжениях с последующим автоматическим включением нагрузки (СДО-10Н).
