Наименование | Тип | Обозначение | Применяемость | |
| ЖД | "Электромашина" | ||||
| 1 | Реле контроля земли | РКЗ-306 | 6ТН.230.306 | РКЗ-306ЭТ.000 | ВЛ-80, 85, 60 |
| 2 | Реле контроля земли | РКЗ-307 | 6ТН.230.307 | РКЗ-307ЭТ.000 | ВЛ-80, 85, 60 |
| 3 | Реле заземления | РЗ-302 | 6ТН.230.302 | РЗ-302ЭТ.000 | ВЛ-80, 85, 60 |
| 4 | Реле заземления | РЗ-303 | 6ТН.230.303 | РЗ-303ЭТ.000 | ВЛ-80, 85, 60 |
| 5 | Реле заземления | РЗ-330 | РЗ-330ЭТ 000 | ПЭ-2М | |
| 6 | Реле контроля земли | РКЗ-10 | 6ТН.230.010 | РКЗ-10ЭТ 000 | ЭП2К |

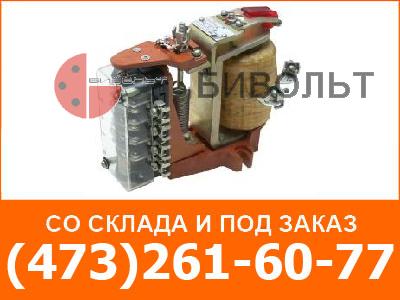

Реле заземления РЗ-303 ЭТ, РЗ-330 реле контроля земли, РКЗ-306 ЭТ, РКЗ-10 ЭТ предназначены для защиты агрегатов электровоза при коротких замыканиях и замыканиях на землю.
Реле состоит из основания, на котором крепится магнитопровод с катушкой, якорем и блоком контактов. Реле отличаются между собой током срабатывания и схемой блок-контактов.
| Номинальное напряжение катушки, В | 380 |
| Ток срабатывания, А: | |
| РЗ-303 ЭТ (катушка "А") | 0,14:0,19 |
| (при токе в удерживающей катушке "Б" 0,16:0,20 А) | |
| РКЗ-10 ЭТ | 0,0700+0,0035 |
| РКЗ-306 ЭТ | 0,07:0,075 |
| Номинальное напряжение контактов вспомогательной цепи, В | 50, 110 |
| Номинальный ток контактов вспомогательной цепи, А | 5 |
| Род тока | постоянный |
| Масса, кг | 2,3-2,85 |
