Общие сведения:
Реле времени предназначены для использования в схемах релейной защиты на постоянном (серии РВ 100) и переменном оперативном (серии РВ 200) токе в качестве вспомогательного элемента для получения регулируемой выдержки времени.
Условия эксплуатации:
Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, O4;
Реле предназначены для работы в следующих условиях: температура окружающего воздуха - от - 40 °С до + 55 °С; внешние воздействующие факторы для группы механического исполнения М39 по ГОСТ 17516.1-90, при этом реле должны быть также устойчивыми к воздействию многократных ударов с ускорением 3 g; высота над уровнем моря не более 2000 м.
Основные параметры:
Абсолютная величина разброса времени срабатывания реле не превосходит:
0,06 с - в реле с пределами уставок от 0,1 до 1,3 с;
0,12 с - в реле с пределами уставок от 0,25 до 3,5 с;
0,34 с - в реле с пределами уставок от 0,5 до 9 с;
1,0 с - в реле с пределами уставок от 1 до 20 с.
Время срабатывания контакта мгновенного действия не более 0,08 с.
Время возврата подвижных частей в исходное положение не более 0,15 с.
Время замкнутого состояния скользящих контактов (при срабатывании реле) находится в пределах:
0,05-0,12 с - в реле с пределами уставок от 0,1 до 1,3 с;
0,1-0,4 с - в реле с пределами уставок от 0,25 до 3,5 с;
0,25-0,75 с - в реле с пределами уставок от 0,5 до 9 с;
0,6-1,6 с - в реле с пределами уставок от 1 до 20 с.
Контакты реле (кроме скользящего) способны коммутировать электрическую нагрузку при напряжении от 24 до 250 В, мощностью:
100 Вт при токе не более 1А - в цепи постоянного тока с индуктивной нагрузкой (t = 0,005 с);
400 ВА при токе не более 5А - в цепи переменного тока (cos j = 0,4) или 500 ВА (cos j = 0,5).
Скользящие контакты могут замыкать цепи постоянного или переменного тока с указанной выше соответствующей мощностью.
В замкнутом состоянии срабатывающие с выдержкой времени контакты реле допускают длительное протекание по ним тока до 5А, контакты мгновенного действия - тока до 3А.
Механизм реле выдерживает 5000 срабатываний на максимальной уставке времени срабатывания без повреждений при отсутствии нагрузки на контактах, в том числе 2000 срабатываний с электрической нагрузкой на контактах.
Габаритные размеры не более 67 х 128 х 110 мм.
Масса реле - не более 1,5 кг, масса выпрямительного устройства типа ВУ 200 - не более 0,5 кг.

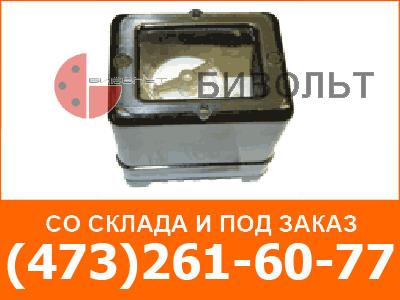

Конструкция: механизм реле встроен в прямоугольный корпус, состоящий из цоколя и кожуха.
Технические характеристики:
|
Типоисполнение реле |
Предел уставок, с |
Номинальное напряжение, В |
Количество контактов |
Род тока |
Термическая устойчивость |
Напряжение срабатывания, не более |
Потребляемая мощность при Uн, не более |
|
РВ 112 УХЛ4 РВ 128 УХЛ4 РВ 132 УХЛ4 РВ 142 УХЛ4 |
0,1-1,3 0,25-3,5 0,5-9 1-20 |
24 48 110 220 |
Два контакта (замыкающий и скользящий), срабатывающие с выдержкой времени и один переключающий контакт мгновенного действия |
Постоянный |
1,1 U н в течение 2 мин |
70% U н |
30 Вт |
|
РВ 112 O4 РВ 128 O4 РВ 132 O4 РВ 142 O4 |
0,1-1,3 0,25-3,5 0,5-9 1-20 |
80% U н |
|||||
|
РВ 113 УХЛ4 РВ 127 УХЛ4 РВ 133 УХЛ4 РВ 143 УХЛ4 |
0,1-1,3 0,25-3,5 0,5-9 1-20 |
Один контакт (замыкающий), срабатывающий с выдержкой времени и один переключающий контакт мгновенного действия, размыкающий контакт которого использован в цепи питания реле |
1,1 U н длительно |
70% U н |
30 Вт при зашунтированном и 15 Вт при дешунтированном добавочном сопротивлении |
||
|
РВ 113 O4 РВ 127 O4 РВ133 O4 РВ143 O4 |
0,1-1,3 0,25-3,5 0,5-9 1-20 |
80% U н |
|||||
|
РВ 114 УХЛ4 РВ 124 УХЛ4 РВ 134 УХЛ4 РВ 144 УХЛ4 |
0,1-1,3 0,25-3,5 0,5-9 1-20 |
24 48 110 220 |
Один контакт (замыкающий), срабатывающий с выдержкой времени и один переключающий контакт мгновенного действия |
Постоянный |
1,1 U н не более 2 мин. |
70% U н |
30 Вт |
|
РВ 114 O4 РВ 124 O4 РВ 134 O4 РВ 144 O4 |
0,1-1,3 0,25-3,5 0,5-9 1-20 |
80% U н |
|||||
|
РВ 215УХЛ4 РВ 225 УХЛ4 РВ 235 УХЛ4 РВ 245 УХЛ4 |
0,1-1,3 0,25-3,5 0,5-9 1-20 |
100 110 127 220 380 |
Два контакта (скользящий и замыкающий), срабатывающие с выдержкой времени при отпадании якоря и один переключающий контакт мгновенного действия |
Переменный |
1,1 U н длительно |
80% U н |
20 ВА* |
|
РВ 215 O4 РВ 225 O4 РВ 235 O4 РВ 245 O4 |
85% U н,, |
||||||
|
РВ 215К УХЛ4 с ВУ 200 УХЛ4 |
0,1-1,3 |
100 220 |
Два контакта (скользящий и замыкающий), срабатывающие с выдержкой времени |
Переменный трехфазный |
1,1 U н длительно |
80% U i |
60 ВА на фазу при зашунтированном и 10 ВА при дешунтированном добавочном сопротивлении |
|
РВ 225К УХЛ4 с ВУ 200 УХЛ4 |
0,25-3,5 |
||||||
|
РВ 235К УХЛ4 с ВУ 200 УХЛ4 |
0,5-9 |
||||||
|
РВ 245К УХЛ4 с ВУ 200 УХЛ4 |
1-20 |
||||||
|
РВ 215К O4 с ВУ 200 O4 |
0,1-1,3 |
85% U н |
|||||
|
РВ 225 O4 с ВУ 200 O4 |
0,25-3,5 |
||||||
|
РВ 235 O4 с ВУ 200 O4 |
0,5-9 |
||||||
|
РВ 245 O4 с ВУ 200 O4 |
1-20 |
||||||
|
РВ 217 УХЛ4 РВ 227 УХЛ4 РВ 237 УХЛ4 РВ 247 УХЛ4 |
0,1-1,3 0,25-3,5 0,5-9 1-20 |
100 110 127 220 380 |
Один контакт (замыкающий), срабатывающий с выдержкой времени и один переключающий контакт мгновенного действия |
Перемен-ный |
1,1 Uн длительно |
85% U н |
20 ВА* |
|
РВ 217 O4 РВ 227 O4 РВ 237 04 РВ 247 O4 |
0,1-1,3 0,25-3,5 0,5-9 1-20 |
||||||
|
РВ 218 УХЛ4 РВ 228 УХЛ4 РВ 238 УХЛ4 РВ 248 УХЛ4 |
0,1-1,3 0,25-3,5 0,5-9 1-20 |
100 110 127 220 380 |
Два контакта (скользящий и замыкающий), срабатывающие с выдержкой времени при втягивании якоря и один переключающий контакт мгновенного действия |
Переменный |
1,1 Uн длительно |
85% U н |
20 ВА* |
|
РВ 218 O4 РВ 228 O4 РВ 238 O4 РВ 248 O4 |
0,1-1,3 0,25-3,5 0,5-9 1-20 |
||||||
