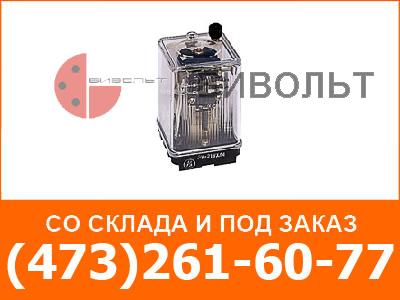

Реле указательные предназначены для использования в качестве указателя действия схем защиты и автоматики:
- РУ21 в цепях постоянного и переменного тока частотой 50 или 60 Герц;
- РУ 21-1 в цепях постоянного тока.
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Герц с максимальным ускорением 0,5g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
РУ ХХ Х4
РУ - реле указательное;
ХХ - номер разработки;
21 - без контакта с самовозвратом;
21-1 - с контактом с самовозвратом;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
| Тип реле | Номинальный ток, А | Номинальное напряжение, В | Ток срабат., А | Напряжение срабат., В |
|
Постоянный ток | ||||
| РУ21/0,006 | 0,006 | --- | 0,006 | --- |
| РУ21/0,01 | 0,01 | --- | 0,01 | --- |
| РУ21/0,016 | 0,016 | --- | 0,016 | --- |
| РУ21/0,025 | 0,025 | --- | 0,025 | --- |
| РУ21/0,05 | 0,05 | --- | 0,05 | --- |
| РУ21/0,06 | 0,06 | --- | 0,06 | --- |
| РУ21/0,08 | 0,08 | --- | 0,08 | --- |
| РУ21/0,1 | 0,1 | --- | 0,1 | --- |
| РУ21/0,16 | 0,16 | --- | 0,16 | --- |
| РУ21/0,25 | 0,25 | --- | 0,25 | --- |
| РУ21/0,4 | 0,4 | --- | 0,4 | --- |
| РУ21/0,5 | 0,5 | --- | 0,5 | --- |
| РУ21/1 | 1 | --- | 1 | --- |
| РУ21/2 | 2 | --- | 2 | --- |
| РУ21/2,5 | 2,5 | --- | 2,5 | --- |
| РУ21/4 | 4 | --- | 4 | --- |
| РУ21/220 | --- | 220 | --- | 160 |
| РУ21/110 | --- | 110 | --- | 80 |
| РУ21/48 | --- | 48 | --- | 35 |
| РУ21/24 | --- | 24 | --- | 17,5 |
|
Переменный ток | ||||
| РУ21/0,025 | 0,025 | --- | 0,025 | --- |
| РУ21/0,05 | 0,05 | --- | 0,05 | --- |
| РУ21/0,08 | 0,08 | --- | 0,08 | --- |
| РУ21/0,1 | 0,1 | --- | 0,1 | --- |
| РУ21/0,16 | 0,16 | --- | 0,16 | --- |
| РУ21/0,25 | 0,25 | --- | 0,25 | --- |
| РУ21/0,4 | 0,4 | --- | 0,4 | --- |
| РУ21/0,5 | 0,5 | --- | 0,5 | --- |
| РУ21/1 | 1 | --- | 1 | --- |
| РУ21/2,5 | 2,5 | --- | 2,5 | --- |
| РУ21/220 | --- | 220 | --- | 176 |
| РУ21/110 | --- | 110 | --- | 88 |
|
Постоянный ток | ||||
| РУ21-1/0,006 | 0,006 | --- | 0,06 | --- |
| РУ21-1/0,01 | 0,01 | --- | 0,1 | --- |
| РУ21-1/0,016 | 0,016 | --- | 0,016 | --- |
| РУ21-1/0,025 | 0,025 | --- | 0,025 | --- |
| РУ21-1/0,05 | 0,05 | --- | 0,05 | --- |
| РУ21-1/0,06 | 0,06 | --- | 0,06 | --- |
| РУ21-1/0,08 | 0,08 | --- | 0,08 | --- |
| РУ21-1/0,1 | 0,1 | --- | 0,1 | --- |
| РУ21-1/0,16 | 0,16 | --- | 0,16 | --- |
| РУ21-1/0,25 | 0,25 | --- | 0,25 | --- |
| РУ21-1/0,4 | 0,4 | --- | 0,4 | --- |
| РУ21-1/1 | 1 | --- | 1 | --- |
| РУ21-1/2 | 2 | --- | 2 | --- |
| РУ21-1/2,5 | 2,5 | --- | 2,5 | --- |
| РУ21-1/4 | 4 | --- | 4 | --- |
| РУ21-1/220 | --- | 220 | --- | 160 |
| РУ21-1/110 | --- | 110 | --- | 80 |
| РУ21-1/48 | --- | 48 | --- | 35 |
| РУ21-1/24 | --- | 24 | --- | 17,5 |
