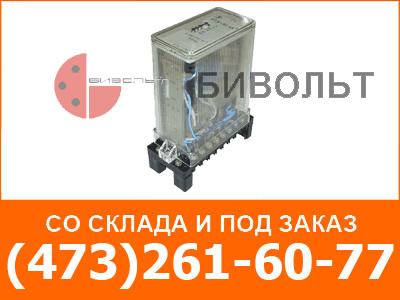

Реле РТЗ 51 и РТЗ 51.01 предназначены для использования совместно с трансформаторами тока нулевой последовательности в качестве органа, реагирующего на ток нулевой последовательности в схемах защит от замыканий на землю генераторов, двигателей и линий с малыми токами замыкания на землю и в других схемах устройств релейной защиты.
Условия эксплуатации:
Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от - 40° С до + 55° С для исполнения УХЛ4 и от - 10° С до + 55° С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки 3g в диапазоне частот от 5 до 15 Гц, 1g в диапазоне частот от 16 до 100 Гц
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
| Номинальный ток, А |
0,1 |
| Номинальное напряжение питания, В |
|
| переменного тока
постоянного тока |
100 220 |
| Пределы регулирования тока срабатывания реле, А |
от 0,02 до 0,12 |
| Номинальная частота, Гц |
50 или 60 |
|
Время срабатывания реле при подаче на вход двукратного тока срабатывания, с |
0,06 |
|
Кратность увеличения тока срабатывания относительно измеренного на частоте 50 Гц |
|
| на частоте 150 Гц
на частоте 400 Гц |
4 |
| Разброс тока срабатывания на любой уставке, % |
3 |
| Количество контактов |
1 замыкающий |
|
Коммутационная способность контактов реле при напряжении от 24 до 250 В или токе не более 2,5 А: |
|
| в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с, Вт
в цепях переменного тока с коэффициентом мощности не менее 0,4, ВА |
30 250 |
|
Коммутационная износостойкость, циклы ВО, не менее |
1000 |
|
Механическая износостойкость, циклы ВО, не менее |
10000 |
|
Мощность, потребляемая реле в цепи питания при номинальном напряжении, не более |
|
|
- для реле типа РТЗ 51 |
|
| на переменном токе в длительном режиме, ВА
на переменном токе в режиме срабатывания, ВА на постоянном токе, Вт |
6,5 |
|
- для реле типа РТЗ 51.01 |
|
| в нормальном режиме, ВА (Вт)
в режиме срабатывания, ВА (Вт) |
2 |
|
Мощность, потребляемая на входе реле на минимальной уставке, ВА, не более |
0,01 |
| Конструктивное исполнение по способу присоединения внешних проводников: |
переднее, заднее (винтом) |
|
Габаритные размеры, мм, не более |
66 х 138 х 181 |
|
Масса реле, кг, не более |
1,3 |
Конструкция:
Реле выпускается в унифицированном корпусе "СУРА" I габарита несъемного исполнения .
Структура условного обозначения:
РТЗ 51.01 Х4
Р - реле;
Т - тока;
З - защиты от замыканий на землю;
51 - условный номер разработки;
01 - модернизированное (относится только к РТЗ 51.01);
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69
