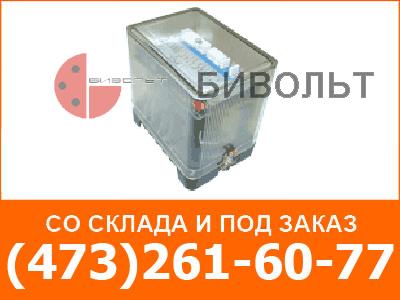

Реле времени предназначены для использования в аппаратуре различного назначения, для получения выдержек времени в схемах промышленной автоматики и релейной защиты в цепях переменного тока.
Реле являются аналогами серии РВ 200, выполненными на современной микроэлектронной базе.
Условия эксплуатации.
Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 30 до плюс 55 °C для исполнения УХЛ4 и от минус 10 до плюс 55 °C для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом реле должны быть также устойчивыми к воздействию многократных ударов с ускорением 3g, длительностью удара от 2 до 20 мс.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Структура условного обозначения
РСВ 2ХХ Х4
РСВ - реле статические времени;
2 - переменного тока;
Х - условное обозначение реле на максимальное время срабатывания (5- 30 сек; 6- 30 мин);
Х - условные номера конструктивной разработки (0, 5);
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Технические характеристики:
| Наименование параметра | Типы реле | ||
| РСВ 160 | РСВ 260 | РСВ 255 | |
| Управляющее воздействие | подача напряжения питания | снятие напряжения питания | |
|
Номинальное напряжение питания, V - постоянного тока - переменного тока |
24, 48, 110, 220 | 100, 110, 127, 220, 380 | |
| Частота переменного тока, Hz | - | 50, 60 | |
| Наименование параметра | Типы реле | ||
| РСВ 160 | РСВ 260 | РСВ 255 | |
| Номинальный диапазон уставок выдержки времени (диапазоны регулирования), s |
0,1 s - 30 min (0,1 - 1,0) s, min, (0,3 - 3,0) s, min, (1,0 - 10) s, min, (3,0 - 30) s, min |
0,1 s - 30 s (0,1 - 1,0) s, (0,3 - 3,0) s, (1,0 - 10) s, (3,0 - 30) s |
|
| Способ регулирования уставки | ступенчатый | ||
|
Дискретность регулирования уставки по диапазонам: (0,1 - 1,0), (0,3 - 3,0), (1,0 - 10), (3,0 - 30) |
0,01 s, min 0,03 s, min 0,1 s, min 0,3 s, min |
0,01 s 0,03 s 0,1 s 0,3 s |
|
| Класс точности | 5 | ||
| Потребляемая мощность | 6,0 W | 6,0 VA | |
| Напряжение возврата, % от номинального | 40 | 25 | |
Габаритные размеры, mm, не более: 98х147х137
Масса, kg, не более: 1,0
