Общие сведения:
Реле тока дифференциальные серии РСТ-23 предназначены для использования в схемах дифференциальной защиты одной фазы силовых трансформаторов , автотрансформаторов, высоковольтных электродвигателей, генераторов, синхронных компенсаторов, шин и ошиновок.
Условия эксплуатации
Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, О4. Реле предназначены для работы в следующих условиях: - температура окружающего воздуха от минус 20° С до плюс 55 ° С; - внешние воздействующие факторы для группы механического исполнения М7+ДТ1,2 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 5 до 15 Hz с ускорением 3 g и в диапазоне от 16 до 100 Hz с ускорением 1 g.
Тип реле | Номинальный переменный ток, (Iном.), А | Номинальное напряжение питания постоянного тока, V | Диапазон токов срабатывания, А | Частота, Hz |
РСТ-23-1 | 5 | 110 | 0,84-20 | 50, 60 |
РСТ-23-2 | 220 | |||
РСТ-23-3 | 110 | 2-48 | ||
РСТ-23-4 | 220 | |||
РСТ-23-5 | 1 | 220 | 0,4-9.6 | |
РСТ-23-6 | 5 | - | 0,84-20 | |
ПП 11* | - | - |
*Приставка питания ПП-11 применяется комплектно с реле РСТ 26-6 в случае, когда питание от одной стороны силового трансформатора оказывается недостаточным
Тормозная характеристика для реле РСТ-23-1, РСТ-23-2. РСТ-23-6: состоит из трех участков – горизонтального, линейного наклонного, соединенных плавным переходом.
Диапазон регулирования коэффициента торможения от 0,3 до 2,4время срабатывания реле при двухкратном токе срабатывания 0,04 S
Цепи | Мощность, потребляемая цепями переменного тока при I=I ном., VА | Мощность, потребляемая цепями постоянного тока, W |
рабочая | 2 | 7 (в нормальном режиме) |
тормозная | 2 | 9 (в режиме срабатывания) |
питания | 13 | - |
Диапазон входных токов, при котором обеспечиваются параметры реле РСТ-23-6 и приставки от 8 до 40 А
Коммутационная способность контактов реле
Тип реле | Коммутационная способность контактов | |
в цепях постоянного тока при напряжении от 24 до 250 V с постоянной времени индуктивной нагрузки 0,02 S, W | в цепях переменного тока при коэффициенте мощности не менее 0,4, VА | |
РС 23-1, РСТ-23-3, РСТ-23-6 | 50 | 110 |
РС 23-2, РСТ-23-4, РСТ-23-5 | 30 | 250 |
коммутационная износостойкость 12500 циклов ВО
габаритные размеры не более 132х152х181 mm.
Масса 2,5 kg
Конструкция

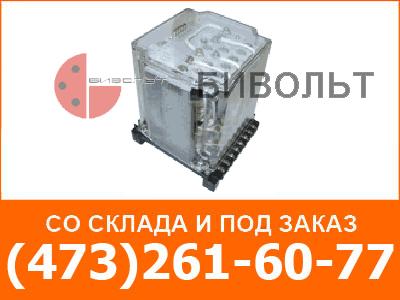

Реле размещены в унифицированном корпусе «Сура» второго габарита.
Структура условного обозначения
РСТ-23-Х-Х4
РСТ – реле статическое тока ;
23- порядковый номер разработки;
Х- тип реле ( 1; 2; 3; 4; 5; 6 )
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69
