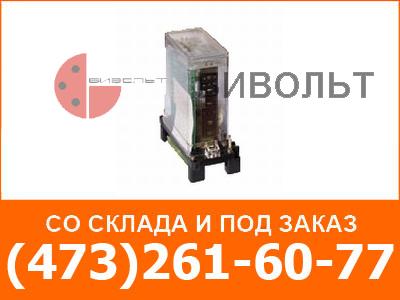

Реле тока дифференциальные типов РСТ 15, РСТ 16 предназначены для использования в схемах дифференциальной защиты одной фазы силовых трансформаторов , автотрансформаторов, высоковольтных электродвигателей, генераторов, синхронных компенсаторов.
Структура условного обозначения РСТ-Х1Х2-Х34:
РСТ - реле статического тока;
Х1Х2 - порядковый номер разработки (15- для частоты 50 Гц, 16 - для частоты 60 Гц)
Х34 - климатическое исполнение (УХЛ, O) и категория размещения (4) по ГОСТ 15150-69.
| Тип реле | Номинальный переменный ток, (Iном.), А | Номинальное напряжение питания постоянного тока, В | Время срабатывания при трехкратном токе срабатывания, с | Частота, Гц | Номенклатурный номер |
| РСТ-15 | 5 | 220 | 0,04 | 50 | 20 015 301 х |
| РСТ-16 | 60 | 20 016 302 х |
Вместо знака х указать:
1 - для переднего присоединения
3 - для заднего присоединения
Уставки по току срабатывания в долях от Iном: 0,4; 0,5; 0,65; 0,9; 1,2 (к=1); при к=2 уставки дискретно увеличиваются в два раза
Мощность, потребляемая цепями переменного тока 2 ВА; цепями питания в нормальном режиме 7 Вт, в режиме срабатывания - 9 Вт
Коммутационная способность контактов выходного реле при напряжении от 24 до 250 В в цепях постоянного тока с постоянной времени индуктивной нагрузки 0,02 с - 30 Вт
Габаритные размеры, мм., не более - 132х152х181.
Масса, кг. - 1,5.
Конструкция:
Реле размещены в унифицированном корпусе "Сура" второго габарита.
Условия эксплуатации:
Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, О4.
Реле предназначены для работы в следующих условиях:
- температура окружающего воздуха от - 20°С до + 55°С;
- внешние воздействующие факторы для группы механического исполнения М7+ДТ1,2 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 5 до 15 Гц с ускорением 3 g и в диапазоне от 16 до 100 Гц с ускорением 1 g.
