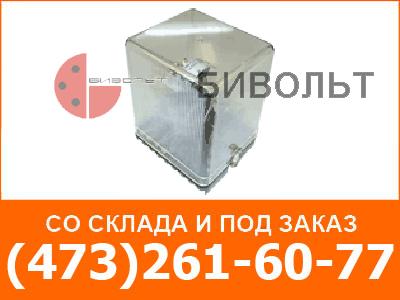

Реле РНН 57 применяются в схемах релейной защиты и автоматики энергетических систем в качестве реле максимального напряжения и предназначены для применения в схемах поперечных дифференциальных защит, дистанционных защит с В.Ч. блокировкой, ОАПВ и т.д.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения “4” по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от - 20° С до + 55° С.
Группа механического исполнения М39 по ГОСТ 17516.1-90.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
|
Номинальное напряжение, В |
100 |
|
Пределы уставок на напряжение срабатывания реле, В |
от 4 до 8 |
|
Номинальная частота переменного тока, Гц |
50 или 60 |
|
Коэффициент возврата реле, не менее |
0,8 |
|
Загрубление реле при воздействии напряжения третьей гармоники (150 или 180 Гц), раз, не менее |
8 |
|
Длительность кратковременного режима работы при напряжении, равном 190 В, с |
6 |
|
Контакты реле: |
1 замыкающий, |
|
Коммутационная способность контактов реле при напряжении от 24 до 250 В или токе не более 2 А: |
|
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт |
60 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА |
300 |
|
Коммутационная износостойкость, циклы ВО |
2500 |
|
Потребляемая мощность при номинальном напряжении, ВА, не более |
30 |
|
Конструктивное исполнение по способу присоединения внешних проводников: |
переднее, заднее (винтом или шпилькой) |
|
Габаритные размеры, мм, не более |
116 х 147 х 168 |
|
Масса реле, кг, не более |
1,6 |
