Результаты поиска на складе РН54/160 | |||
| Наименование | Количество | Цена | Заказ |

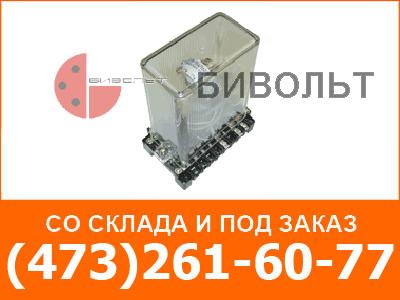

| Реле максимального и минимального напряжения РН54/160 90г.в. | 1 | 1416.67 | |
| Реле максимального и минимального напряжения РН54/160 | Заказ |  | |
Реле применяются в схемах релейной защиты и автоматики энергетических систем в качестве измерительных органов, реагирующих на повышение напряжения (типов РН 53, РН 153) и понижение напряжения (типов РН 54, РН 154), а также контроля изоляции цепей постоянного тока напряжением до 220В (типа РН 51).
Реле максимального напряжения типов РН 51, РН 53, РН 153 и минимального напряжения типов РН 54, РН 154
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Структура условного обозначения РН Х5Х/ХХХ Х4:
РН - реле напряжения;
Х - наличие цифры 1 означает реле в унифицированной оболочке;
5 - номер разработки;
Х - назначение реле:
1 или 3 - реле максимального напряжения;
4 - реле минимального напряжения;
ХХ - напряжение максимальной уставки: 1,4; 6,4; 32; 48;60; 160; 200; 320; 400 В;
Х - наличие буквы Д - отличительный индекс;
Х4 - климатическое исполнение (УХЛ, O) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
|
Тип реле |
Исполнение реле по характеру изменения входной воздей-ствующей величины |
Номинальное напряжение, В |
Напряжение срабатывания, В |
Коэф-фициент возврата |
Род тока |
||
|
I диа-пазон |
II диа-пазон |
I диа-пазон |
II диа-пазон |
||||
| РН 53/60 | Максимальное | 30 | 60 | 15-30 | 30-60 | не менее 0,8 | Перемен-ный частоты 50 и 60 Гц |
| РН 153/60 | 30 | 60 | 15-30 | 30-60 | |||
| РН 53/200 | 100 | 200 | 50-100 | 100-200 | |||
| РН 153/200 | 100 | 200 | 50-100 | 100-200 | |||
| РН 53/400 | 200 | 400 | 100-200 | 200-400 | |||
| РН 153/400 | 200 | 400 | 100-200 | 200-400 | |||
| РН 53/60Д | 100 | 200 | 15-30 | 30-60 | |||
| РН 153/60Д | 100 | 200 | 15-30 | 30-60 | |||
| РН 54/48 | Минимальное | 30 | 60 | 12-24 | 24-48 | не более 1,25 | |
| РН 154/48 | 30 | 60 | 12-24 | 24-48 | |||
| РН 54/160 | 100 | 200 | 40-80 | 80-160 | |||
| РН 154/160 | 100 | 200 | 40-80 | 80-160 | |||
| РН 54/320 | 200 | 400 | 80-160 | 160-320 | |||
| РН 154/320 | 200 | 400 | 80-160 | 160-320 | |||
| РН 51/1,4 | Максимальное | 6 | 12 | 0,7 | 1,4 | не менее 0,5 | Постоян-ный частоты 50 и 60 Гц |
| Время замыкания замыкающего контакта реле максимального напряжения, с, не более: при отношении входного напряжения к напряжению срабатывания, равном: | |
| - 1,2 - 2,0 - 2,0 (РН 53/60Д, РН 153/60Д) - 1,2 (РН 51) - 2,0 (РН 51) |
0,1 0,03 0,05 0,2 0,06 |
| Время замыкания размыкающего контакта реле минимального напряжения, с, не более: при отношении входного напряжения к напряжению срабатывания, равном: | |
| - 0,5 - 0,6 - 0,8 |
0,1 0,12 0,15 |
| Время размыкания замыкающего контакта реле минимального напряжения при уменьшении напряжения возврата до 0,8 напряжения срабатывания или до нуля, с, не более: | 0,05 |
| Коммутационная способность контактов реле при напряжении от 24В до 250В или токе не более 2 А: | |
| - в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт - в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА |
60 0,5 |
| Коммутационная износостойкость, циклы ВО | 2500 |
| Конструктивное исполнение по способу присоединения внешних проводников: | переднее, заднее (винтом или шпилькой) |
| Габаритные размеры РН 153, РН 154, мм, не более | 66 х 140 х 181 |
| Габаритные размеры РН 51, РН 53, РН 54, мм, не более | 67 х 128 х 158 |
| Масса реле, кг., не более: | |
| - РН 51, РН 53, РН 54 - РН 153, РН 154 |
0,75 0,85 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Реле напряжения типов РН 153, РН 154 выпускаются в унифицированном корпусе "СУРА" I габарита несъемного исполнения и приспособлены для переднего или заднего под винт присоединения внешних проводников.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха: от - 20° С до + 55° С для реле типа РН 51; от - 40° С до + 55° С для реле типов РН 53, РН 54, РН 153, РН154.
Группа механического исполнения М39 по ГОСТ 17516.1-90
