Реле контроля протекания жидкости РКПЖ-1

Реле контроля протекания жидкости РКПЖ-1 предназначено для коммутации электрических цепей при превышении заданного значения перепада давлений.

Климатические условия
Температура от +5 до +50°С, относительная влажность 80% при температуре 35°С (исполнение В4 по ГОСТ 12997-84).
Условия, соответствующие маркировке IP41 по ГОСТ 14254-96.

Технические характеристики:

• Рабочая середа: жидкость вязкостью до 70 мм²/с в рабочем диапазоне температур; газ (неагрессивный по отношению к стали);
  сжатый воздух с чистотой не ниже 10 класса загрязненности воздуха по ГОСТ 17433-80.
• Температура рабочей среды: от +5 до +50°С.
• Давление рабочей среды: от 0,05 до 0,60 МПа (от 0,5 до 6,0 кгс/см²).
• Пределы настройки (уставки) перепада давлений рабочей среды, при которых срабатывает реле:
  - нижний предел 0,01 МПа (0,1 кгс/см²);
  - верхний предел 0,20 МПа (2,0 кгс/см²).
• Параметры коммутируемой цепи:
  - напряжение постоянного тока от 0,2 до 30,0 В;
  - напряжение переменного тока от 0,2 до 250,0 В;
  - ток, постоянный и переменный от 2х10^–4 до 3 А.
  - максимальная мощность 70 Вт, 300 ВА.
• Зона нечувствительности (дифференциал), не более – 0,005 МПа (0,050 кгс/см²).
• Разброс срабатывания: не более 0,002 МПа (0,020 кгс/см²).
• Масса: не более 1,3 кг.

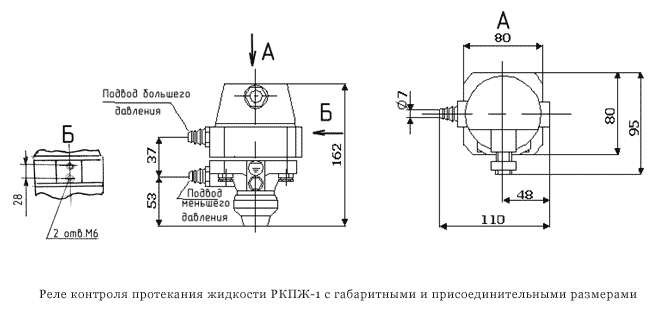

Реле контроля протекания жидкости РКПЖ-1 с габаритными и присоединительными размерами:
