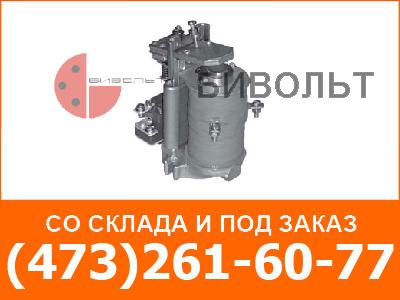

Реле электромагнитные постоянного тока серии РЭМ 20 предназначены для коммутации цепей в схемах автоматического управления электроприводами постоянного тока судового электрооборудования и тепловозов напряжением до 320 В.
| Тип реле | Назначение | Количество и вид контактов | Исполнение втягивающих катушек | Пределы выдержки времени, с | Коэффициент возврата | Напряжение (ток) срабатывания | |
| напряжение, В | ток, А | ||||||
| РЭМ 21 | с выдержкой времени при отключении | 1 переключающий | 27 (24); 55; 110; 220 95—170 175—320 |
— | 0,25—1,0 | — | 065 Uн 95В 175В |
| РЭМ 22 | 0,8—2,5 | ||||||
| РЭМ 23 | напряжения | 1» З» | 27 (24); 55; 110; 220 | — | 0,6 Uн | ||
| РЭМ 24 | тока | 1 переключающий | — | 2,5 | 0,3—0,4 | 0,65 Iн | |
| РЭМ 25 | 1«З» | — | 3,5 5,5 | 0,3—0,5 | — | 0,7 Iн | |
| РЭМ 26 | промежуточные | 95—170 | — | — | 95В | ||
| 175—320 | — | — | 175В | ||||
| РЭМ 21 * | с выдержкой времени при отключении | 1 переключающий | 75; 110 | — | 0,25—1,0 | — | 0,53 Uн |
| РЭМ 22 * | 0,8-2,5 | ||||||
Номинальный ток контактов — 10 А.
Реле с выдержкой времени при отключении в состоянии поставки могут быть отрегулированы на выдержку времени, выбранную из ряда:
Присоединение проводников к контактам и катушкам — переднее.
| Тип реле | Напряжение, В | Ток, А | |||||||
| РЭМ 21 | РЭМ 22 | ||||||||
| Выдержка времени, с | |||||||||
| 0,5 | 0,8 | 1,0 | 1,5 | 2,0 | 2,5 | ||||
| 150.210.123 | 150.210.124 | 150.210.125 | 150.220.127 | 150.220.129 | 150.220.131 | 110* | |||
| 150.210.723 | 150.210.724 | 150.210.725 | 150.220.727 | 150.220.729 | 150.220.731 | 75* | |||
| 160.210.123 | 160.210.124 | 160.210.125 | 160.220.127 | 160.220.129 | 160.220.131 | 110 | |||
| 160.210.223 | 160.210.224 | 160.210.225 | 160.220.227 | 160.220.229 | 160.220.231 | 220 | |||
| 160.210.323 | 160.210.324 | 160.210.325 | 160.220.327 | 160.220.329 | 160.220.331 | 55 | |||
| 160.210.523 | 160.210.524 | 160.210.525 | 160.220.527 | 160.220.529 | 160.220.531 | 27 | |||
| 160.211.823 | 160.211.824 | 160.211.825 | 160.221.827 | 160.221.829 | 160.221.831 | 95—170 | |||
| 160.211.923 | 160.211.924 | 160.211.925 | 160.221.927 | 160.221.929 | 160.221.931 | 175—320 | |||
| Тип реле | 110 | ||||||||
| РЭМ 23 | РЭМ 24 | РЭМ 25 | РЭМ 26 | ||||||
| 160.230.101 | |||||||||
| 160.230.201 | 220 | ||||||||
| 160.230.301 | 55 | ||||||||
| 160.230.501 | 27 | ||||||||
| 160.243.501 | 160.253.501 | 2,5 | |||||||
| 160.243.601 | 160.253.601 | 3,5 | |||||||
| 160.243.901 | 160.253.901 | 5,0 | |||||||
| 160.261.801 | 95—170 | ||||||||
| 160.261.901 | 175—320 | ||||||||
* Реле для тепловозов
Габариты: 145×100×65 мм. Масса: 1,5 кг
