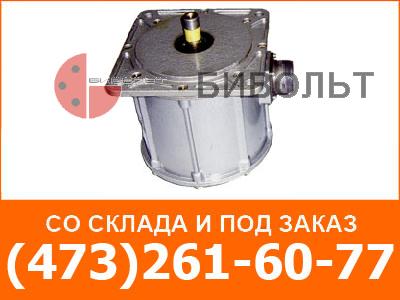

Дискретный фотоэлектрический датчик перемещения типа ПДФ-3М предназначен для преобразования перемещений (угла поворота) рабочих органов промышленных механизмов в число импульсов, а угловой скорости - в частоту следования импульсов.
Датчик имеет два исполнения: ПДФ-3М, являющийся автономным изделием, и ПДФ-3МВ, являющийся модулем для комплектации путевых бесконтактных выключателей типа ВПФ11-01.
Структура условного обозначения:
ПДФ-3МВХ2:
ПДФ - перемещения, дискретный, фотоэлектрический;
3 - номер разработки;
М - модернизированный;
В - для выключателей;
Х2 - климатическое исполнение (У, Т) и категория размещения по
ГОСТ 15150-69 и ГОСТ 15543.1-89.
Примечание. Датчик исполнения У2 может эксплуатироваться в условиях, соответствующих исполнению ХЛ3.
Условия эксплуатации:
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от минус 10 до 60°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию; содержание нетокопроводящей пыли в воздухе - 0,5 мг/м3.
Коррозийная активность атмосферы соответствует группе С3 - для датчиков климатического исполнения У и группе Ж1 - для датчиков климатического исполнения Т по ГОСТ 15150-69.
Степень защиты IР54 по ГОСТ 14254-96.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75.
Датчики для внутригосударственных и экспортных поставок отвечают требованиям ТУ 16-90 ИТКА.648165.006. ТУ 16-90 ИТКА.648165.006
Технические характеристики:
Выходные сигналы1 - Две серии импульсов и нулевой импульс Число импульсов в каждой серии на один оборот вала - 200; 600; 1200; 2000* Сдвиг импульсов разных серий относительно друг друга, эл. град - 90+20 Ширина нулевого импульса, эл. град - 90+20 Напряжение выходных сигналов, В: "0", не более - 1,5 "1", не менее - 23 Минимальное сопротивление нагрузки каждого канала, Ом - 820 Максимальная частота вращения входного вала, мин-1 - 3000 Длительность фронта импульсов, мкс, не более - 1 Номинальное напряжение питания, В - 24 Потребляемый ток, мА, не более - 300 Статический момент трения на входном валу датчика, г·см, не более - 500 Режим работы - Реверсивный Ускорение входного вала, 1/с2, не более - 200 Скважность импульсов выходных сигналов обеих серий - 2+20% Масса датчика, кг: ПДФ-3М - 4 ПДФ-3В - 4,6 Наработка на отказ, ч, не менее - 12 000
1 Все сигналы представлены в прямом и инверсном виде.
* Допускается другое число импульсов по согласованию с заводом-изготовителем.
Гарантийный срок эксплуатации - 2 года при соблюдении потребителем условий эксплуатации.
