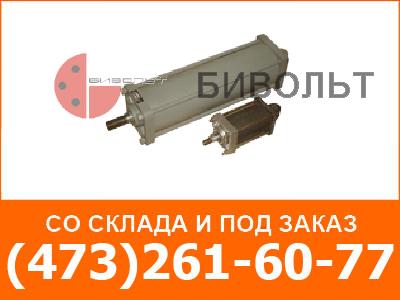

Пневмоцилиндры поршневые ПЦ двустороннего действия с односторонним штоком предназначены для управления запорной арматурой.
Применение:
Автоматические системы управления технологическими процессами в сахарной, нефтехимической и других отраслях промышленности.
Климатические условия: температура от минус 10 до плюс 60° C, относительная влажность 95% при температуре 35° С (исполнение С3 по ГОСТ 12997-84).
Технические характеристики:
- 100 мм: толкающее – 6750 Н, тянущее – 6350 Н;
- 125 мм: толкающее – 10600 Н, тянущее – 9900 Н.
При управлении пневмоцилиндра от устройств с пневматическим дискретным сигналом «0» или «1» по ГОСТ 26.015-81, рекомендуется применить распределитель пневматический РП-1, разработанный ОА НПО «Теплоавтомат».
Пневмоцилиндр поршневой ПЦ с габаритными и присоединительными размерами:
|
Типоразмер |
Ход поршня, мм |
d, мм (отверстие для подвода рабочей среды) |
l, мм |
L, мм |
Д, мм |
Н, мм |
h, мм |
H1, мм |
Масса, кг |
|
Диаметр цилиндра 100 мм |
|||||||||
|
ПЦ-100/160-01
ПЦ-100/160-02 |
160 |
М16х1,5 |
283 |
325 |
М20х1,5 |
63 |
40 |
115 |
8,5 |
|
К 1/8” |
|||||||||
|
ПЦ-100/200-01
ПЦ-100/120-02 |
200 |
М16х1,5 |
323 |
365 |
9,5 |
||||
|
К 1/8” |
|||||||||
|
ПЦ-100/320-01
ПЦ-100/320-02 |
320 |
М16х1,5 |
443 |
485 |
12,1 |
||||
|
К 1/8” |
|||||||||
|
Диаметр цилиндра 125 мм |
|||||||||
|
ПЦ-125/160-01
ПЦ-125/160-02 |
160 |
М18х1,5 |
293 |
345 |
М27х2 |
79 |
50 |
140 |
12,5 |
|
К 1/8” |
|||||||||
|
ПЦ-125/200-01
ПЦ-125/200-02 |
200 |
М18х1,5 |
333 |
385 |
140 |
||||
|
К 1/8” |
|||||||||
|
ПЦ-125/320-01
ПЦ-125/320-02 |
320 |
М18х1,5 |
453 |
505 |
18,5 |
||||
|
К 1/8” |
|||||||||
|
Примечание – способы крепления: на переднем фланце, на лапах, на проушине. Габаритные и присоединительные размеры, а также масса пневмоцилиндров с элементами крепления привязаны в эксплуатационной документации. |
|||||||||
