Электродвигатели постоянного тока типа П280МП2Г, П355SП2Г, П400SП2Г, П400МП2Г предназначены для работы в регулируемых электроприводах главного движения шлифовального круга тяжелых круглошлифовальных и вальцешлифовальных станков с питанием как от генераторов постоянного тока, так и от тиристорных преобразователей.
Структура условного обозначения
П - обозначение серии машины
ХХХ - высота оси вращения в мм
Х - условная длина сердечника якоря:
S - первая длина
M - вторая длина
П2 - высокоточная по вибрации
Г - наличие тахогенератора
XXX - климатическое исполнение и категория размещения по ГОСТ 15150-69
Технические данные электродвигателей
- Основные параметры электродвигателей приведены в таблице 21.
- Режим работы электродвигателей продолжительный S1 по ГОСТ183-74.
- Степень защиты – IP23 по ГОСТ 14254-80. Способ охлаждения – самовентиляция IC01 по ГОСТ 20459-87.
- Возбуждение электродвигателей 220В.
- Электродвигатели выпускаются в конструктивном исполнении IM1003 по ГОСТ 2479-79.
- В части воздействия механических факторов внешней среды условия эксплуатации должны соответствовать группе М6 по ГОСТ 17516.1-90Е.
Номинальные параметры электродвигателей типа П280МП2Г, П355SП2Г, П400SП2Г, П400МП2Г
| Тип двигателя | Мощность | Напряжение | Ток | Частота вращение | КПД |
| кВт | В | А | мин-1 | % | |
| П280МП2Г | 30 | 440 | 80 | 1500/2500 | 83.5 |
| П355SП2Г | 45 | 440 | 121 | 1000/2500 | 84.7 |
| П400SП2Г | 75 | 440 | 195 | 1000/2500 | 87.4 |
| П400МП2Г | 100/100/80 | 440 | 260/260/208 | 1000/2000/2500 | 86.6 |
Габаритно-установочные размеры электродвигателей П280МП2Г, П355SП2Г, П400SП2Г, П400МП2Г
| Тип | b10 | d1 | d10 | I1 | I10 | I30 | I31 | h | h31 | Масса,
кг |
| П280МП2Г | 475 | К1 165 | 24 | 110 | 368 | 1243 | 201 | 280 | 765 | 650 |
| П355SП2Г | 610 | К1 170 | 28 | 140 | 500 | 1486 | 265 | 355 | 918 | 1100 |
| П400SП2Г | 686 | К1 170 | 35 | 140 | 560 | 1586 | 291 | 400 | 1000 | 1500 |
| П400MП2Г | 686 | К1 170 | 35 | 140 | 560 | 1605 | 291 | 400 | 1000 | 1650 |

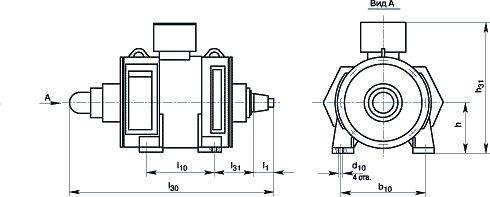

Габаритные, установочные, присоединительные размеры электродвигателей
типа П280МП2Г, П355SП2Г, П400SП2Г, П400МП2Г.
