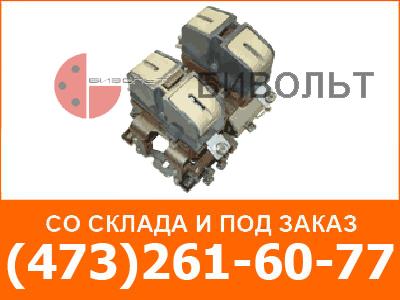

Контакторы серии МК предназначены для работы в силовых электрических цепях и цепях управления постоянного тока при напряжении до 220В постоянного тока (кроме контакторов МК1-20Д, МКЗ-20Д, МК1-30, МК2-30), до 1000 В постоянного тока (контакторы МК1-20М) и до 380 В переменного тока 50, 60 Гц (контакторы МК1-20А, Б; МК1-22А, Б; МК1-З0А, Б; МК2-20А, Б; МК2-З0А, Б; МК1-20Д; МКЗ-20Д) общепромышленных установок, а также для коммутирования электрических цепей тепловозов и электровозов на напряжение 220 В постоянного тока.

Контакторы МК1-20Д, МКЗ-20Д применяются в лифтовых низковольтных комплектных устройствах управления, МК1-20М для вагонов метрополитена.

Контакторы МК1-20, МК2-20, МКЗ-20, МК4-20 могут применяться при работе в силовых цепях постоянного тока при напряжении 440 В как однополюсные аппараты, при этом главные контакты должны быть соединены последовательно.

Контакторы МК1-20, МК1-30, МК2-20, МК2-30 могут применяться при работе в силовых цепях переменного тока при напряжении 500 В частоты 50 и 60 Гц при снижении номинального рабочего тока.

Контакторы МК1Б-МК4Б предназначены для неавтоматизированного электропривода, отличаются от контакторов МК1А-МК4А коммутационной износостойкостью.

Коммутационная износостойкость контакторов МК1Б-МК4Б составляет не менее половинных значений коммутационной износостойкости соответствующих типоисполнений контакторов МК1А - МК4А.

Конструкция контактов вспомогательной цепи допускает преобразование замыкающих контактов в размыкающие и наоборот. При этом число размыкающих контактов должно быть не более 50% от общего числа контактов вспомогательной цепи.

Два однотипных контактора с замыкающими главными контактами, расположенные рядом, допускают установку механической блокировки.

Контакторы допускают установку как на изоляционных или металлических заземленных панелях, так и на рейках.

Основные технические данные:

НТД - ТУ 16-644.010-85

В заказе необходимо указать:

• типоисполнение контактора.
• число и исполнение главных контактов.
• род напряжения главной цепи.
• величину напряжения (380 или 500 В) при переменном токе.
• напряжение и род тока цепи втягивающей катушки.
• при заказе контакторов для установки на тепловозах, на лифтах, в масляных выключателях и в метро необходимо дополнительно указывать назначение контактора.
• климатическое исполнение по ГОСТ15150-69.
• при заказе контакторов для экспорта указывать слово "Экспорт".
• номер технических условий.

Механическая блокировка изготавливается самостоятельным узлом, устанавливается потребителем и поставляется за отдельную плату.
