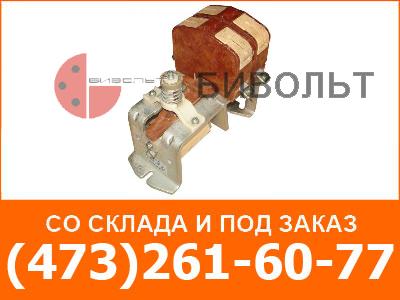

Контакторы постоянного тока для приводов масляных выключателей типа МК2-20Б предназначены для коммутирования цепей соленоидных приводов высоковольтных выключателей в момент включения последних.
2. Технические характеристики
Силовая цепь контактора расчитана для работы в цепях с напряжением до 22 В постоянного тока. Номинальный ток контактора 63 А.
Контакторы обеспечивают трехкратное включение и отключение с интервалом 5 с токов, указанных в таблице.
| Коммутируемый ток, А | Номинальное напряжение,В | Постоянная |
|---|---|---|
| Iн | 220 | 50 |
| 2 Iн | 220 | 50 |
| 4 Iн | 220 | 150 |
| 6 Iн | 220 | 200 |
| 8 Iн | 110 | 200 |
| 8 Iн | 220 | 200 |
