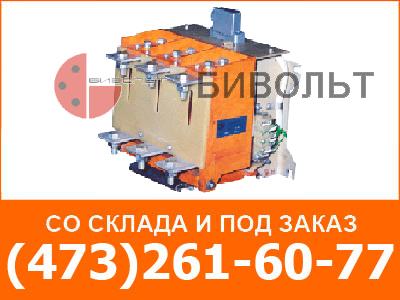

Контакторы вакуумные низковольтные типа КВТ2-1,14 открытого исполнения с естественным воздушным охлаждением, встраиваемые в комплектные устройства, предназначены для включения и отключения приемников электрической энергии.
Вакуумные контакторы характеризуются небольшими габаритными размерами и малой массой. Они рассчитаны на длительный срок службы при минимальных затратах на обслуживание.
Контакторы предназначены для работы в следующих режимах:
- продолжительном
- прерывисто-продолжительном
- кратковременном
Условия эксплуатации
1)Климатическое исполнение УХЛ2 по ГОСТ 15150-69.
2)Высота над уровнем моря до 1000 м.
3)Верхнее рабочее значение температуры окружающего воздуха при эксплуатации плюс 40 град. С.
4)Нижнее рабочее значение температуры окружающего воздуха при эксплуатации минус 60 град. С.
5) Относительная влажность при температуре 25 град.С – 80 %
| Наименование параметров | КВТ2-1,14-5/630 УХЛ2 | КВТ2-1,14-6,3/1000 УХЛ2 |
| Номинальное напряжение, В | 380, 660, 1140 | |
| Номинальный ток, А | 630 | 1000 |
| Ток отключения, кА | 5 | 5 |
| Сквозные токи,
А: - в течение 1 полуволны (амплитудное); - в течение 0,2 с (действующее); - в течение 10 с. |
13000 8000 5000 |
15000 9000 8000 |
| Время включения, с, не более | 0,08 | |
| Время отключения, с, не более | 0,16 | |
| Напряжение управления, В +10 –15% | 220(110; 380) | |
| Мощность потребления, Вт | 15 | |
| Ток включения в течении 0,01 с, не более, А | 3(6; 2,5) | |
| Механическая
износостойкость, циклов ВО |
500000 | 300000 |
| Коммутационная износостойкость, циклов ВО | 500000 | 300000 |
| Гарантийный срок экплуатации, лет | 5 | |
| Масса, кг, не более | 17,5 | |
Устройство контактора
Контактор имеет три полюса (по заявкам потребителей изготавливаются одно-двухполюсные контакторы в габаритах трехполюсного), закрепленных в изоляционном корпусе. Включение осуществляется электромагнитом. Гашение электрической дуги обеспечивается вакуумной дугогасительной камерой КДВ2-1,14-5/630 УХЛ2, КДВ2-1,14-5/1000 УХЛ2.
Контактор имеет вспомогательные контакты: 3 размыкающих и 4 замыкающих.
Питание цепи управления контактора и вспомогательных контактов осуществляется посредством разъёма РП 10 - 22.
Применение разъёма позволяет осуществить быстрый демонтаж контактора для проведения плановых регламентных работ.
Включение контактора
Включение контактора осуществляется при подаче напряжения питания в цепь управления. При этом электромагнит посредством рычага переводит контакты главной цепи (камеры вакуумной дугогасительной) во включенное состояние и переключает вспомогательные контакты.
Отключение контактора
Отключение контактора происходит отключающей пружиной после снятия напряжения в цепи управления.
