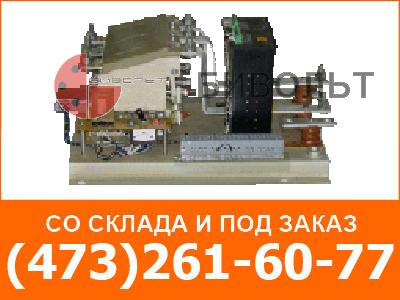

Контактор предназначен для частых коммутационных операций приемников электрической энергии на номинальное напряжение до 1140 В трехфазного переменного тока частотой 50 Гц.
Контактор предназначен для встраивания во взрывозащищенные оболочки. Контактор изготавливается с применением трекингостойкой пластмассы с соблюдением требований ГОСТ 51330.20-99
Условия эксплуатации
1)Климатическое исполнение У5.1 по ГОСТ 15150-69.
2)Высота над уровнем моря до 1000 м.
3)Верхнее рабочее значение температуры окружающего воздуха при эксплуатации плюс 55 град. С.
4)Нижнее рабочее значение температуры окружающего воздуха при эксплуатации минус 45 град. С.
Требования к надежности
1) Механическая износостойкость, циклов ВО – 1 600 000 (минимальное количество циклов для испытаний);
Количество циклов выдвижения - 200.
2) Коммутационная износостойкость в повторно-кратковременном режиме:
а) в режиме АС-3:
- циклов ВО – 1 600 000;
- частота включений в 1 час - 600 циклов ВО;
- продолжительность включения (ПВ) - 30%;
- коэффициент мощности - 0,35;
- номинальный рабочий ток - 1,0 номинального;
б) в режиме АС-4:
- циклов ВО – 500 000;
- частота включений в 1 час - 1200 циклов ВО;
- продолжительность включения (ПВ) - 15%;
- коэффициент мощности - 0,35;
- номинальный рабочий ток - 0,4 номинального;
| Наименование параметров | КВТ-1,14- 2,5 / 160 У5.1-1-С |
КВТ-1,14- 2,5 / 250 У5.1-1-С |
КВТ-1,14- 4 / 400 У5.1-1-С |
| Номинальное напряжение главной цепи, кВ | 1,14 | ||
| Номинальное напряжение по изоляции, кВ | 1,14 | ||
| Номинальный переменный ток главной цепи, А | 160 | 250 | 400 |
| Номинальный ток вспомогательных контактов, А | 10 | ||
| Номинальное
напряжение вспомогательных контактов, В: - переменного тока 50 Гц - постоянного тока |
до 660 до 440 |
||
| Номинальный переменный ток отключения главной цепи, кА | 2,5 | 3,5 | |
| Электрическое сопротивление главной цепи постоянному току, мкОм, не более | 350 | ||
| Время дребезга главных контактов каждого полюса при включении, с, не более | 0,005 | ||
| Разновременность замыкания главных контактов трех полюсов при включении, с, не более | 0,003 | ||
| Разновременность размыкания главных контактов трех полюсов при отключении, с, не более | 0,003 | ||
| Собственное время включения, с, не более | 0,06 | ||
| Собственное время отключения, с, не более | 0,1 | ||
| Ход (раствор) подвижного главного контакта каждого полюса от отключенного положения до замыкания контактов, мм | 2 (+0,2;- 0,3) | 2,2 (+0,3;-0,2) | |
| Провал подвижного главного контакта каждого полюса, мм | 1 ± 0,2 | ||
| Номинальное переменное напряжение цепи управления, В | 110 | ||
| Мощность потребляемая включающими катушками в режиме удержания, Вт, не более | 17 | ||
| Ток включения в цепи управления контактора в течение собственного времени включения, А, не более | 9 | ||
| Габаритные, установочные и присоединительные размеры контактора | |||
