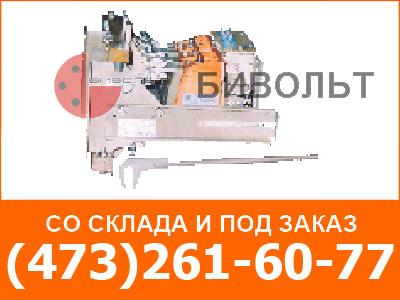

Контактор выдвижного исполнения в кассете разработан на базе контактора типа КВТ-1,14 на 400 А открытого исполнения с естественным воздушным охлаж-дением, встраиваемые в комплектные устройства, пред-назначены для включения и отключения приемников электрической энергии. Контактор позволяет получить «видимый разрыв», а так же облегчает обслуживание и замену контактора при профилактике и ремонте.
Условия эксплуатации
1)Климатическое исполнение У3 по ГОСТ 15150-69.
2)Высота над уровнем моря до 1000 м.
3)Верхнее рабочее значение температуры окружающего воздуха при эксплуатации плюс 55 град. С.
4)Нижнее рабочее значение температуры окружающего воздуха при эксплуатации минус 60 град. С.
Требования к надежности
1) Механическая износостойкость, циклов ВО – 1 600 000 (минимальное количество циклов для испытаний);
Количество циклов выдвижения - 200.
2) Коммутационная износостойкость в повторно-кратковременном режиме:
а) в режиме АС-3:
- циклов ВО – 1 600 000;
- частота включений в 1 час - 600 циклов ВО;
- продолжительность включения (ПВ) - 30%;
- коэффициент мощности - 0,35;
- номинальный рабочий ток - 1,0 номинального;
б) в режиме АС-4:
- циклов ВО – 500 000;
- частота включений в 1 час - 1200 циклов ВО;
- продолжительность включения (ПВ) - 15%;
- коэффициент мощности - 0,35;
- номинальный рабочий ток - 0,4 номинального.
| Номинальное напряжение, В | 380, 660, 1140 |
| Номинальный переменный ток главной цепи, А | 400 |
| Предельная коммутационная способность: | |
| Ток отключения (действующее значение), кА | 4 |
| Ток включения (амплитудное значение), кА | 6 |
| Сквозные токи
(термической стойкости), А: - в течение 1 полуволны (амплитудное); - в течение 0,2 с (действующее); - в течение 10 с |
12 000 7 000 3200 |
| Собственное время включения, мс, не более | 60 |
| Собственное время отключения, мс, не более | 100 |
| Электрическое сопротивление главной цепи постоянному току, Ом не более | 0,35 x10 -3 |
| Электрическая
прочность: – главной цепи, кВ ; – каждого полюса; – цепи управления |
4 5 2,5 |
| Номинальное
напряжение цепи управления приводом: – переменное, В (+10 - 15%) – постоянное напряжение, В |
220 (110; 380) 220 (110) |
| Ток
электромагнита: – при включении, А – при удерживании во включенном положении, А |
3 (6; 2,5) 0,06(0,12; 0,04) |
| Номинальный ток вспомогательных контактов, А | 10 |
| Номинальное
напряжение вспомогательных контактов, В: – постоянного тока – переменного тока |
440 660 |
| Масса, кг | 16 max |
