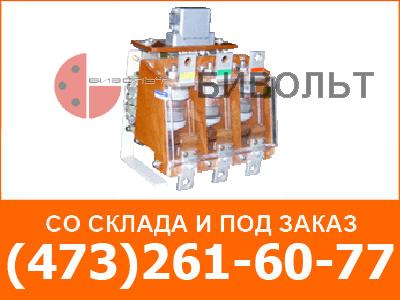

Контакторы вакуумные низковольтные типа КВТ-1,14 открытого исполнения с естественным воздушным охлаждением, встраиваемые в комплектные устройства, предназначены для включения и отключения приемников электрической энергии.
Вакуумные контакторы характеризуются небольшими габаритными размерами и малой массой. Они рассчитаны на длительный срок службы при минимальных затратах на обслуживание.
Контакторы предназначены для работы в следующих режимах:
- продолжительном
- прерывисто-продолжительном
- кратковременном
- повторно-кратковременном.
Условия эксплуатации
1)Климатическое исполнение У3 по ГОСТ 15150-69.
2)Высота над уровнем моря до 1000 м.
3)Верхнее рабочее значение температуры окружающего воздуха при эксплуатации плюс 55 град.С.
4)Нижнее рабочее значение температуры окружающего воздуха при эксплуатации минус 60 град. С.
Требования к надежности
1)Ресурс по механической стойкости составляет не менее 750000 циклов ВО.
2)Ресурс контакторов по коммутационной стойкости при коммутируемом токе 400 А должен быть не менее 750000 циклов ВО
3)Ресурс контакторов по коммутационной стойкости при коммутируемом токе 4 кА должен быть не менее 100 циклов ВО в кратковременном режиме.
4)Срок службы контактора до среднего ремонта не менее 12 лет, если до этого срока не исчерпаны ресурсы по коммутационной стойкости.
5)Установленный срок службы контакторов не менее 25 лет.
Примечание: Срок службы указан для контакторов , у которых не исчерпан ресурс по коммутационной или механической стойкости.
| Наименование параметров | КВТ-1,14-2,5/160 У3, УХЛ2 | КВТ-1,14-2,5/ 250 У3, УХЛ2 |
КВТ-1,14-4/400 У3, УХЛ2 |
| Номинальное напряжение, В | 380, 660, 1140 | ||
| Номинальный переменный ток главной цепи, А | 160 | 250 | 400 |
| Предельная
коммутационная способность: - ток отключения (действующее значение), кА - ток включения (амплитудное значение), кА |
3 5,6 |
3 5,6 |
4 |
| Сквозные
токи, А: - в течение 1 полуволны (амплитудное); - в течение 0,2 с (действующее); - в течение 10 с. |
10000 6000 1300 |
10000 6000 2000 |
12000 7000 3200 |
| Собственное время включения, мс, не более | 60 | ||
| Собственное время отключения, мс, не более | 100 | ||
| Электрическая
прочность: - главной цепи, кВ; - каждого полюса; - цепи управления |
4 5 2,5 |
||
| Номинальное переменное напряжение цепи управления приводом, В (+10 –15%) | 220(110; 380) | ||
| Ток
электромагнита: - при включении, А; - при удержании во включенном положении, А |
3 (6; 2,5) 0,06 (0,12; 0,004) |
||
| Номинальный ток вспомогательных контактов, А | 10 | ||
| Номинальное
напряжение вспомогательных контактов, В: - постоянного тока; - переменного тока |
440 660 |
||
| Механическая износостойкость, циклов ВО | 1600000 | ||
| Коммутационная
износостойкость, циклов ВО: - в режиме АС-3; - в режиме АС-4 |
1600000 500000 |
||
| Гарантийный срок экплуатации, лет | 5 | ||
| Масса, кг | 6,5 max | ||
Устройство контактора
Контактор
имеет три полюса, закрепленных в изоляционном корпусе. Включение осуществляется
электромагнитом. Гашение электрической дуги обеспечивается вакуумной дугогасительной
камерой КДВ2-1,14-2,5/250 В3 (КДВ2-1,14-4/400 В3).
Контактор имеет вспомогательные контакты: 3 размыкающих и 4 замыкающих.
Питание цепи управления контактора и вспомогательных контактов осуществляется
посредством разъёма РП 10 - 22. Применение разъёма позволяет осуществить
быстрый демонтаж контактора для проведения плановых регламентных работ.
Включение контактора
Включение контактора осуществляется при подаче напряжения питания в цепь управления. При этом электромагнит посредством рычага переводит контакты главной цепи (камеры вакуумной дугогасительной) во включенное состояние и переключает вспомогательные контакты.
Отключение контактора
Отключение контактора происходит отключающей пружиной после снятия напряжения в цепи управления.
