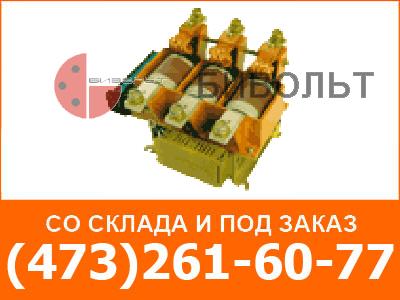

Контакторы вакуумные серии КВ-1 предназначены для использования в пускателях, станциях управления, для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приемников электроэнергии в системах дистанционного управления электроприводами. Основные области применения - металлургическая, нефтегазовая, горно-рудная, городской и железнодорожный транспорт и другие отрасли промышленности с тяжелыми режимами работы электроприводов.
Питание катушек от сети переменного тока осуществляется через выпрямительный блок или блок форсировки. Питание катушек от сети постоянного тока осуществляется непосредственно от сети с последующим включением балластного сопротивления в цепь втягивающих катушек при помощи контакта промежуточного реле, катушка которого питается от этой же сети постоянного тока. Питание катушек контакторов специального назначения осуществляется от сети переменного тока напряжением 36В через выпрямительный блок, при этом после срабатывания контактора напряжение на катушках снижается до 12В, что обеспечивается трансформатором потребителя.
Реверсивные контакторы КВ-1 имеют механическую блокировку, исключающую одновременное замыкание контактов обоих контакторов.
| Номинальный ток, А |
160, 250, 400, 630 |
| Номинальное напряжение, В |
до 1140 |
| Род тока |
переменный частотой 50 (60) Гц |
| Номинальное напряжение включающих катушек (цепи управления), В | |
|
постоянного тока |
12, 24, 36, 48 (50), 75, 110, 220 |
|
переменного тока |
12, 36, 110, 127, 220, 380 |
|
Количество вспомогательных контактов |
2"З"+2"Р", 3"З"+3"Р", 4"З"+4"Р", |
| Номинальный длительный ток вспомогательных контактов, А |
10 |
| Номинальное напряжение контактов вспомогательной цепи, В | |
|
постоянного тока |
от 24 до 220 |
|
переменного тока |
от 110 до 660 |
| Коммутационная износостойкость главных контактов |
В режиме АС-3 - 1,5 млн. циклов |
| Механическая износостойкость |
3 млн. циклов |
| Степень защиты |
IP00 |
| Режим работы |
продолжительный, |
| Присоединение внешних проводников |
переднее, допускают и заднее |
| Климатическое исполенение |
У2, В3, У5, Т5 |
Буква в типоисполнении контактора обозначает:
Контакторы общего назначения с катушками постоянного тока могут иметь исполнение с блоком зажимов, установленным сверху или справа, что необходимо дополнительно указывать при заказе.
Контакторы имеют исполнение с электронным блоком форсировки для питания катушек переменным током и исполнение с промежуточным реле для питания катушек постоянным током или переменным током через выпрямитель, установленный снизу или слева, что необходимо дополнительно указывать при заказе.
НТД - ТУ 3426-016-00213703-96.
При заказе необходимо указать:
