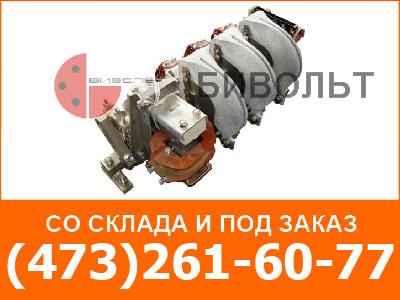

Контакторы КТ6050/3 - с замыкающими и размыкающим главными контактами и защелкивающим механизмом рассчитаны для работы в цепях 220 В постоянного тока н предназначены, главным образом, для гашения поля синхронных машин в цепях, где недопустимо отключение контактора при отсутствии напряжения в цепи питания катушки.
Номинальное напряжение главных контактов, В- 220 постоянного тока.
Контакторы выпускаются с катушками 48, 110, 220 В постоянного тока; 110, 127, 220, 230, 240, 380, 400, 415, 500 В переменного тока частоты 50 Гц и 110, 220, 380, 440 В переменного тока частоты 60 Гц.
Контакторы поставляются с 3 замыкающими и 3 размыкающими вспомогательными контактами. Конструкция вспомогательных контактов допускает переустановку их с замыкающих на размыкающие и наоборот.
Максимальная допустимая частота включений в час - 60.
Механическая износостойкость, млн. циклов ВО - 0,025.
Коммутационная износостойкость, млн. циклов ВО - 0,025.
Режим работы - продолжительный. Контакты изготавливаются из металлокерамики на основе серебра.
Контакторы допускают установку на металлические рейки и на изоляционные плиты. Для установки на плиту контакторы поставляются комплектно с дистанционными колодками.
Присоединение внешних проводников - универсальное.
Климатическое исполнение - У3, ХЛ3, Т3 по ГОСТ15150-69.
Степень защиты - IР00.
НТД - ТУ3426-031-00213703-98.
Типоисполнения и технические данные контакторов указаны в таблице 1.
Таблица 1
| Тип контактора | Количество главных контактов | Номинальный ток главных контактов, А | Напряжение втягивающей катушки, В | Установка | ||
| замыкающих | размыкающих | замыкающих | размыкающих | |||
| КТ6051/3 | 1 | 1 | 630 (500 для Т3) |
160 (125 для Т3) |
48, 110, 220 постоянного тока; 110, 127, 220, 230, 240, 380, 400, 415, 500 переменного тока частоты 50 Гц, 110, 220, 380, 440 переменного тока частоты 60 Гц. |
на рейке или на плите |
| КТ6052/3 | 2 | 1 | ||||
В заказе следует указать:
