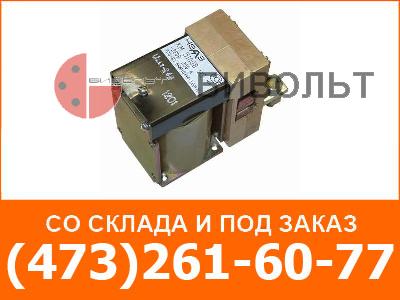

Контакторы электромагнитные серии КМ предназначены для работы в силовых электрических цепях схем управления электродвигателями электропогрузчиков, также в схемах высоковольтных выключателей для коммутации цепи оперативного включения привода - контакторы КМ 5100 В.
Номинальный ток контактов вспомогательной цепи, А - 10 для КМ5103; 2,5 для остальных.
Номинальное напряжение контактов вспомогательной цепи, В - 40 для КМ5103; 80 для остальных.
Номинальное напряжение включающей катушки, В, постоянного тока - 24, 40 для КМ1100; 20, 40 для КМ5100, КМ5103, КМ4110Л, КМ4110П и КМ4113П; 110, 220 для КМ5100В; 80 для КМ5110Р; 20, 24, 40, 48, 80 для остальных.
Катушки могут быть с гибкими выводами с наконечниками или с жесткими выводами для втычного соединения; контакторы КМ5100, КМ5103, КМ4110Л, КМ4110П - только с гибкими выводами.
Контакторы полярны, все исполнения имеют постоянные магниты.
Допустимая частота срабатываний, включений в час - до 300.
Механическая износостойкость контакторов, циклов срабатываний, не менее - 25 000 для КМ5100В; 2 500 000 для остальных
Мощность, потребляемая включающей катушкой постоянного тока, Вт, не более - 35 для КМ1100; 50 для КМ4100, КМ4101, КМ4102, КМ4110, КМ4111, КМ4112; 80 для КМ5100, КМ5103, КМ4110П, КМ4110Л, КМ4113П.
Режим работы - повторно-кратковременный. Для контактора КМ5100В режим работы - кратковременный, длительность пребывания катушки под током не более 15 с.
Контакторы допускают переднее присоединение проводников, контакты вспомогательной цепи допускают присоединение проводников втычным способом.
Климатическое исполнение - У2, УХЛ2, Т2 по ГОСТ15150-69.
НТД - ТУ 16-93 БКЖИ. 644.413.001ТУ.
Типоисполнения и технические данные контакторов указаны в таблице 1.
Таблица 1
| Тип контак-тора |
Номи-нальное напряже-ние, В |
Номи-нальный ток, А |
Число и исполне-ние главных контактов |
Число и исполнение вспомога-тельных контактов |
Напряже-ние втягива-ющей катушки, В |
Приме-чание |
| КМ1100 |
- 40 |
40 |
1"3" |
- |
24 |
|
|
40 | ||||||
|
КМ5100 |
250 |
20 | ||||
|
КМ5103 |
1"3"+1"Р" | |||||
|
КМ4113П |
160 |
1"з"+1"р" | ||||
|
КМ4110Л |
- | |||||
|
КМ4110П | ||||||
|
КМ5100 |
250 |
1"3" |
40 | |||
|
КМ5103 |
1"3"+1"Р" | |||||
|
КМ4113П |
160 |
1"3"+1"Р" | ||||
|
КМ4110Л |
- | |||||
|
КМ4110П | ||||||
|
КМ4100 |
- 80 |
160 |
1"3" |
20 |
* | |
|
24 |
* | |||||
|
** | ||||||
|
40 |
* | |||||
|
** | ||||||
|
*** | ||||||
|
48 |
* | |||||
|
** | ||||||
|
80 |
** | |||||
|
КМ4101 |
1 "З" |
20 |
* | |||
|
40 |
* | |||||
|
** | ||||||
|
*** | ||||||
|
КМ4102 |
1"Р |
20 |
* | |||
|
40 |
* | |||||
|
** | ||||||
|
*** | ||||||
|
КМ4110 |
- 80 |
160 |
1"3"+1"Р" |
- |
20 |
* |
|
24 |
* | |||||
|
** | ||||||
|
40 |
* | |||||
|
** | ||||||
|
*** | ||||||
|
* | ||||||
|
48 |
** | |||||
|
** | ||||||
|
80 |
*** | |||||
|
КМ4111 |
1"3" |
40 |
** | |||
|
КМ4112 |
1"Р" | |||||
|
КМ5100В |
- 220 |
250 |
1 З" |
- |
110 |
|
|
220 | ||||||
|
КМ5110Р |
- 80 |
2"3"+2"Р" |
80 |
Примечание:
* - Контактор с мягкими выводами катушки, расположенными слева;
** - Контактор с жесткими выводами катушки, расположенными слева;
*** - Контактор с жесткими выводами катушки, расположенными справа.
В заказе следует указать:
