Электрогидрореле КЭГ предназначено для дистанционного электрического и местного (ручного) управления гидравлическими и пневматическими исполнительными механизмами двухстороннего и одностороннего действия.
Климатические условия:
Температура от +6 до +55°С, относительная влажность 100% при температуре 25°С (исполнение У2 по ГОСТ 15150-69).
Условия, соответствующие маркировке IP55 по ГОСТ 14254-96.
Технические характеристики:
– минеральные масла: вязкость от 20 до 70 мм2/с, класс чистоты не ниже 12 по ГОСТ 17216-71, температура от +20 до +60°С;
– вода с допустимыми: осадком не более 5 г/л, с частицами минеральных удобрений (аммиачная селитра, аммофос или хлористый натрий) не более 1%, температура – от +5 до +55°С;
– воздух: класс чистоты не ниже 10 по ГОСТ 17433-80, температура от +20 до +60°С.
– масло и вода не более 1,6 (16,0);
– воздух не более 1,0 (10,0).
Модификации и их отличительные признаки:
| Характеристика | Модификация | |||
| КЭГ-Д-16/8 | КЭГ-И-16/8 | |||
| Режим работы | длительный | импульсный (кратковременный) | ||
| Управляющий сигнал - напряжение постоянного тока, В | 24 | +2,4 | Положительная полярность | |
| 24 | +2,4 | |||
| -3,6 | ||||
| -3,6 | Отрицательная полярность импульса: | |||
| 6 | +0,6 | |||
| -0,9 | ||||
| Длительность импульса, с | - | ?1 ?20 | ||
| Потребляемая мощность, Вт, не более | 3,5 | 6,0 | ||
| Напряжение срабатывания, В, не более | 18 | 18 – при положительной полярности импульса | ||
| Напряжение отпускания, В, не более | - | От 1 до 4 – при отрицательной полярности импульса | ||

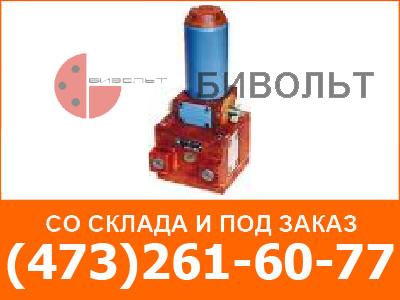

Электрогидрореле типа КЭГ с габаритными и присоединительными размерами:
