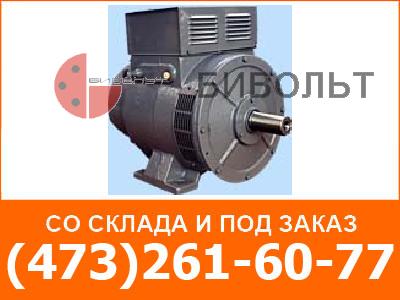

Генераторы синхронные марки ГС-250 предназначены для использования в качестве источников
трехфазного электрического тока частотой 50 Гц, напряжением 400В в стационарных и передвижных электроустановках,
специального электроснабжения потребителей, требующих высокого качества электрической энергии.
Монтажное исполнение генераторов на лапах, с фланцевым или бесфланцевым щитом,
со встроенным или переносным блоком регулирования напряжения
Технические характеристки:
| Тип генератора | Мощность, кВт |
Коэф- фициент мощности |
Напря- жение, В |
Сила тока, А |
КПД, % |
Частота, Гц |
Масса, кг |
|---|---|---|---|---|---|---|---|
| ГС-250-12/4 | 12.0 | 0.8 | 230/400 | 37.7/21.7 | 84.0 | 50 | 300.0 |
| ГС-250-16/4 | 16.0 | 29.0 | 84.0 | 310.0 | |||
| ГС-250-20/4 | 20.0 | 63.0/36.0 | 88.0 | 360.0 | |||
| ГС-250-30/4 | 30.0 | 94.0/54.0 | 88.5 | 380.0 | |||
| ГС-250-50/4 | 50.0 | 91.0 | 88.0 | 440.0 | |||
| ГС-250-60/4 | 60.0 | 108.0 | 88.0 | 514.0 | |||
| ДГФ-82/4Б | 30.0 | 94.0/54.0 | 88.0 | 400.0 |
Структура условного обозначения:
ГС-250-16/4-1-IM2001-1 400В
ГС - Обозначение серии генератора
250 - Высота оси вращения вала
16 - Мощность генератора
4 - Число полюсов
1 - Исполнение БРН ("1" - с выносным БРН)
IM2001 - Монтажное исполнение
1 - Диаметр приточки фланца (при IM2001)
400В - Напряжение генератора
50Гц - Частота тока
