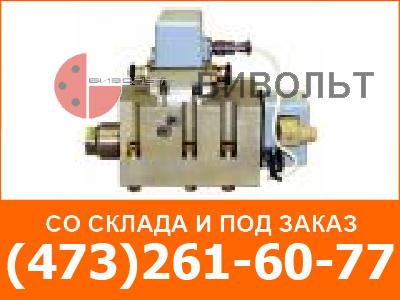

Усилитель электрогидравлический пропорциональный ЭРП-25
Усилитель электрогидравлический пропорциональный ЭРП-25 предназначен для изменения величины и направления потока рабочей жидкости в зависимости от входного электрического сигнала в системах автоматического управления.
Усилитель применяется в гидросистемах подбивочных блоков железнодорожных машин типа ВПР и ВПРС, прессового и технологического оборудования.
Стыковочные и присоединительные размеры соответствуют импортному пропорциональному гидрораспределителю типа 4 WRZ 25 фирмы Rexroth.
Исполнение:
- по устойчивости к воздействию температуры и влажности окружающего воздуха – исполнение У5 ГОСТ 15150-69, но для работы от минус 10 до плюс 50°С;
- по устойчивости и прочности к воздействию синусоидальных вибраций – V2 по ГОСТ 12997-84;
- по устойчивости к воздействию воды – усилитель должен соответствовать степени защиты IPX4 по ГОСТ 14254-96;
- по устойчивости к воздействию внешних магнитных полей – устойчивое к переменному магнитному полю ( при любом его направлении) напряженностью до 400 А/м частотой 50 Гц.
Технические характеристики:
- Рабочая среда – минеральные масла с параметрами:
– вязкость – от 7 до 100 мм2/с в рабочем диапазоне температур;
– рабочий диапазон температур от 10 до 75 оС;
– чистота не ниже 10 класса чистоты по ГОСТ 17216-71;
– тонкость фильтрации не хуже 20 мкм.
- Давление питания – не более 21 МПа (210 кгс/см2).
- Давление управления – 14 МПа (140 кгс/см2) ± 10%.
- Давление (подпор) в линии слива – не более 3 % от величины давления питания.
- Расход масла через систему управления – не более 3 л/мин.
- Расход масла при перепаде давлений на усилителе 1 МПа (10 кгс/см2) и максимальном входном сигнале – 220 л/мин ± 10%.
- Смещение нуля – не более 5%.
- Гистерезис – не более 6%.
- Время срабатывания – не более 0,4 с.
- Диапазон изменения входного сигнала постоянного тока – от 0 до 800 мА.
- Входное сопротивление усилителя – 20 Ом ± 5%.
- Полный средний срок службы – не менее 8 лет.
- Масса – 11 кг.
- Габаритные размеры – 320х150х232 мм.

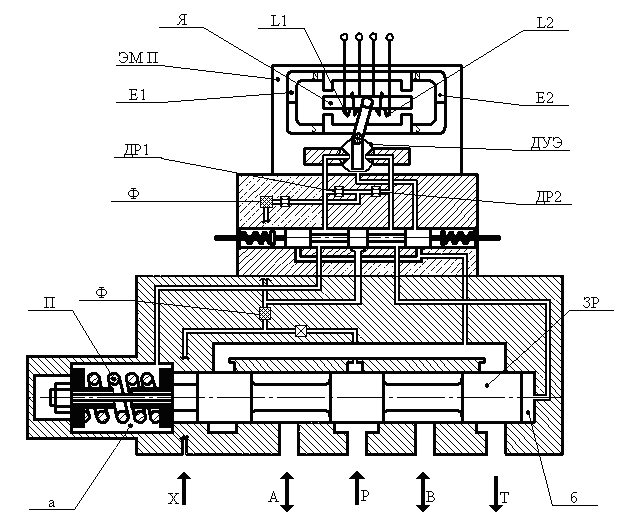

Схема принципиальная усилителя ЭРП-25:
