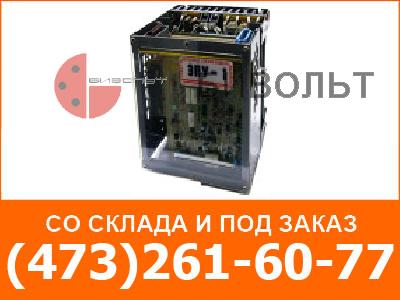

Предназначены для применения в станках, станках с ЧПУ, робототехнике и в других механизмах.
ЭПУ1-0-00 000 04:
Э - электропривод
П - постоянного тока
У - унифицированный
1 - номер разработки
0 - исполнение по реверсу: 1 - нереверсивный, 2 - реверсивный
00 - ток блока управления: 37-50 А, 40-100 А
0 - выпрямленное напряжение блока управления: 1 - 115 В, 2 - 230 В, 4 - 460 В
0 - напряжение трехфазной питающей сети:
- 4 - 220 В, 50 Гц; 7 - 380 В, 50 Гц; 8 - 400 В, 50Гц
- 9 - 415 В, 50 Гц; Р - 220 В, 60 Гц
- Ф - 230 В, 60 Гц; С - 380 В, 60 Гц; Ц - 400 В, 60 Гц
- Э - 415 В, 60 Гц; Т - 440 В, 60 Гц
0 - функциональная характеристика:
- П - подачи с высокомоментными и другими двигателями, перегрузка по моменту до 6, диапазон регулирования до 10000
Главного движения:
- Д - двухзонный, перегрузки по току до 2, диапазон регулирования до 1000;
- Е - с обратной связью по ЭДС или напряжению, однозонный, перегрузка по току 2, диапазон регулирования до 20
- М - однозонный, с обратной связью по частоте вращения двигателя, перегрузка по току 2, диапазон регулирования до 1000
04 - климатическое исполнение (УХЛ4 или 04) и категория размещения по ГОСТ 15150-69
Основной элемент электропивода - блок управления (преобразователь БС имеет различные конструктивные исполнения в зависимости от тока). При этом блоки управления имеют два конструктивных исполнения на 50 и 100 А для электроприводов подачи (БС...П) и для электроприводов главного движения (БС...Д, М, Е) - два конструктивных исполнения на 50 и 100 А. Конструкция на ток 100 А выполняется с принудительным охлаждением.
Каждый блок управления состоит из силового блока, панелей и трансформатора управления. Отдельными элементами конструкции электропривода являются реактор сглаживающий РТП и ректор коммутационный РК (для электропиводов главного движения ЭПУ1...Д, М, Е).
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха (внутри шкафа) от 5 до 45ºC. Относительная влажность окружающего воздуха 80% при температуре 30ºC. Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, ненасыщенная токопроводящей пылью и водяными парами.
Гарантийный срок эксплуатации электроприводов два года со дня пуска в эксплуатацию, но не более двух с половиной лет со дня получения потребителем.
| Тип | Назначение | Обратная связь | Перегрузка | Напряжение сети, В | Диапазон регулирования |
|---|---|---|---|---|---|
| ЭПУ1-2-3717П ЭПУ1-2-3727П |
для реверсивных быстродействующих приводов с однозонным регулированием частоты вращения | по частоте вращения | по моменту до 6 | 380 440 | до 10000 |
| ЭПУ1-2-4017П ЭПУ1-2-4027П | |||||
| ЭПУ1-1-3727Д ЭПУ1-1-3747Д | для реверсивных приводов, двузонный, с реверсом по полю | по частоте вращения | по току 2-4 | до 1000 в т.ч. по полю до 5 | |
| ЭПУ1-1-4027Д ЭПУ1-1-4047Д | |||||
| ЭПУ1-1-3727М ЭПУ1-1-3747М | для реверсивных приводов, двузонный, с реверсом по полю | по частоте вращения | до 1000 в т.ч. по полю до 5 | ||
| ЭПУ1-1-4027М ЭПУ1-1-4047М | |||||
| ЭПУ1-1-3727Е ЭПУ1-1-3747Е |
для реверсивных приводов, с однозонным регулированием частоты вращения | по ЭДС двигателя | до 20 | ||
| ЭПУ1-1-4027Е ЭПУ1-1-4047Е | |||||
| ЭПУ1-2-3727Д ЭПУ1-2-3747Д | для реверсивных приводов, двузонный с реверсом по якорю | по частоте вращения | до 1000 в т.ч. по полю до 5 | ||
| ЭПУ1-2-4027Д ЭПУ1-2-4047Д | |||||
| ЭПУ1-2-3727М ЭПУ1-2-3747М | для реверсивных приводов, однозонный с реверсом по якорю | по частоте вращения | до 1000 | ||
| ЭПУ1-2-4027М ЭПУ1-2-4047М |
| Тип | Комплектность | |||||||
|---|---|---|---|---|---|---|---|---|
| Блок управления | Электродвигатель | |||||||
| Ток, А | Габаритные размеры, мм | Масса, кг | Тип | Мощность, кВт | Длительный момент, H.m | Напряжение, В | ||
| ЭПУ1-2-3717П ЭПУ1-2-3727П |
50 | 268х242х252 | 12 | 4ПБМ 4ПФ 2ПБВ | 0,9-8,0 | 11,0-22,0 | 110 220 |
|
| ЭПУ1-2-4017П ЭПУ1-2-4027П |
100 | 327x242x252 | 14 | 4ПБМ 4ПФ 2ПБВ | 9,5-11,8 | 37,0-50,0 | 110 220 | |
| ЭПУ1-1-3727Д ЭПУ1-1-3747Д |
50 | 268х242х280 | 12,5 | 4ПБМ 4ПФ |
1,12-13,2 | - | 220 440 |
|
| ЭПУ1-1-4027Д ЭПУ1-1-4047Д |
100 | 327х242х280 | 14,5 | 15,0-25,0 | - | 220 440 |
||
| ЭПУ1-1-3727М ЭПУ1-1-3747М |
50 | 268х242х280 | 12,5 | 4ПБМ 4ПФ |
1,12-13,2 | - | 220 440 |
|
| ЭПУ1-1-4027М ЭПУ1-1-4047М |
100 | 327х242х280 | 14,5 | 15,0-25,0 | - | 220 440 |
||
| ЭПУ1-1-3727Е ЭПУ1-1-3747Е |
50 | 268х242х280 | 12,5 | 4ПБМ | 1,12-11,2 | - | 220 440 |
|
| ЭПУ1-1-4027Е ЭПУ1-1-4047Е |
100 | 327х242х280 | 14,5 | 37,0-50,0 | - | |||
| ЭПУ1-2-3727Д ЭПУ1-2-3747Д |
50 | 268х242х280 | 12,5 | 4ПБМ 4ПФ |
2,8-13,2 | - | 220 440 |
|
| ЭПУ1-2-4027Д ЭПУ1-2-4047Д |
100 | 327х242х280 | 14,5 | 15,0-25,0 | - | 220 440 |
||
| ЭПУ1-2-3727М ЭПУ1-2-3747М |
50 | 268х242х280 | 12,5 | 4ПБМ 4ПФ |
2,8-13,2 | - | 220 440 |
|
| ЭПУ1-2-4027М ЭПУ1-2-4047М |
100 | 327х242х280 | 14,5 | 15,0-25,0 | - | 220 440 |
||
| Тип | Комплектность | ||||
|---|---|---|---|---|---|
| Трансфор- матор | Реактор сглаживающий | Реактор коммутационный | Аппаратура защиты | Задатчик частоты вращения | |
| ЭПУ1-2-3717П ЭПУ1-2-3727П | ТСТ-6,3 ТСТ-10 ТСТ-16 | РТП 1-4 для 2ПБВ | - | Автоматический выключатель АЕ2053М. Предохранители (3 шт) | ППБ-15Г
±5% |
| ЭПУ1-2-4017П ЭПУ1-2-4027П | ТСТ-16 ТСТ-25 | ||||
| ЭПУ1-1-3727Д ЭПУ1-1-3747Д | - | РТП (при необходимости) | РК | ||
| ЭПУ1-1-4027Д ЭПУ1-1-4047Д | |||||
| ЭПУ1-1-3727М ЭПУ1-1-3747М | |||||
| ЭПУ1-1-4027М ЭПУ1-1-4047М | |||||
| ЭПУ1-1-3727Е ЭПУ1-1-3747Е | |||||
| ЭПУ1-1-4027Е ЭПУ1-1-4047Е | |||||
| ЭПУ1-2-3727Д ЭПУ1-2-3747Д | |||||
| ЭПУ1-2-4027Д ЭПУ1-2-4047Д | |||||
| ЭПУ1-2-3727М ЭПУ1-2-3747М | |||||
| ЭПУ1-2-4027М ЭПУ1-2-4047М | |||||
Однозонное регулирование - регулирование частоты вращения двигателя от 0 до nном изменением напряжения на якоре при постоянном токе возбуждения.
Двузонное регулирование - момент нагрузки от 0 до Мн во всем диапазоне изменения частоты вращения, дополнительно к однозонному регулированию частоты вращения от nном до nmax путем снижения тока (потока) возбуждения; при этом мощность двигателя остается постоянной Р=Рн.
