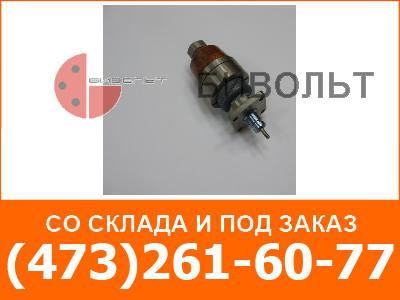

Датчики бесконтактные положения термостойкие модернизированные ДБПТМ предназначены для выдачи электрического сигнала в преобразователи релейные бесконтактные при достижении исполнительными органами арматуры или механизмов заданных положений.
По заказу потребителя датчики могут поставляться с выдачей сигналов в заданных точках как при движении штока, с установочным фланцем, с оконцеванием штока серьгой или шариком.
|
Модификация датчика |
Количество контролируемых положений |
Точки срабатывания, мм |
Выходное напряжение, В |
|
ДБПТМ-1 |
1 |
2,5 и 4,5 |
от 4,2 до 4,9 |
|
ДБПТМ-2 |
2 |
1,5 и 5,5 |
от 8,4 до 9,4 |
|
ДБПТМ-3 |
3 |
2,0 в обе стороны от исходного положения |
Напряжение питания переменного тока не более 12,6 В, частота 400 Гц.
Технический ресурс - 30 тыс.ч.
Срок службы 12 лет со дня изготовления.
Температура рабочей среды:
- морская вода, дистиллят - от 0 до +100°С;
- воздух - от 0 до +180°С.
Масса не более 0,85 кг.
Область применения: судостроение, промышленная автоматизация.
