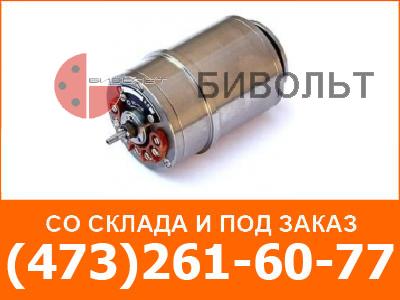

Бесконтактные сельсины БС-151А предназначены для применения в качестве приемника в дистанционной индикаторной передаче совместно с датчиком БД-160А.
Конструктивно бесконтактные сельсины БС-151А представляют собой электрические машины с неявно выраженными полюсами.
Связь с роторной обмоткой осуществляется с помощью кольцевого трансформатора, что обеспечивает высокую надежность сельсинов.
Бесконтактные сельсины БС-151А имеют классы точности в соответствии со следующей таблицей.
|
Параметр точности |
Классы точности | |
|
1 |
2 | |
|
Погрешность следования в дистанционной передаче в трансформаторном режиме, не более |
0,75° |
1,5° |
Номинальное напряжение возбуждения 110В.
Номинальная частота напряжения возбуждения 400Гц.
Потребляемая мощность, не более7.5Вт.
Максимальное напряжение синхронизации 100±4В.
Удельный синхронизирующий момент, не менее 1.4 г см/град.
Максимальный синхронизирующий момент, не менее 65г см.
Статистический момент трения, не более 1.5 г см.
Масса, кг, не более 0.470
