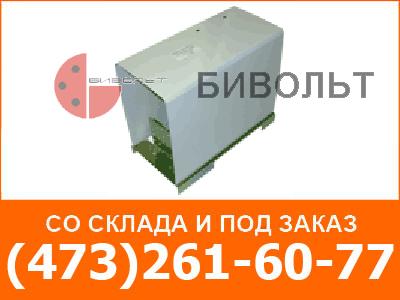

Блоки питания и заряда БПЗ 401, БПЗ 402

Блоки питания и заряда БПЗ-401 (блок напряжения), БПЗ-402 (блок токовый) предназначены для питания выпрямленным током устройств автоматики, управления и релейной защиты, выполненной на номинальное напряжение 110 или 220 В или заряда конденсаторных батарей (блоков БК-400 и др.) напряжением заряда 400 В. Блоки БПЗ-401 и БПЗ-402 имеют выходную мощность 100 Вт в длительном режиме и 200 Вт в кратковременно режиме.

Блоки БПЗ-401 включаются на измерительные трансформаторы напряжения или цепь трансформаторов собственных нужд.

Блоки БПЗ-402 могут работать с трансформаторами тока, отдаваемая мощность которых при двукратном номинальном токе не менее 500 ВА.

Климатическое исполнение УХЛ или О, категория размещения '4' по ГОСТ 15150 - 69.

Диапазон рабочих температур окружающего воздуха от - 40° С до + 40° С.

Группа механического исполнения по ГОСТ17516.1 - 90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Гц.

Степень защиты оболочки блоков и выводов IP00 по ГОСТ 14255 - 69.

Структура условного обозначения

БПЗ - блок питания заряда;
40 - условное обозначение конструктивного исполнения;
Х - тип блока:
     1 -напряжения;
     2 - токовый;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 - 69 и ГОСТ15543.1 - 89.

Технические характеристики:

Номинальное входное напряжение блока БПЗ-401, В 100, 105, 110, 115, 121, 127, 200, 210, 220, 230, 242, 254.

Уставки по току наступления феррорезонанса блока БПЗ-402, A 4,65; 6; 8,5, 9,3; 12; 17

Номинальное выходное напряжение, В 110, 220

Номинальная частота блоков БПЗ-401, Гц 50,60

Номинальная частота блоков БПЗ-402, Гц 50

Напряжение заряда, В 400

Время заряда конденсаторов ёмкостью 200 мкФ, мс, не более 70

Блок БПЗ-401

В длительном режиме блок выдерживает 110% номинального входного напряжения при длительно допустимом сопротивлении нагрузки, Ом :

• на уставке выходного напряжения 110 В 150
• на уставке выходного напряжения 220 В 600

Максимальная емкость заряженных конденсаторов, мкФ 2000

Блок имеет реле контроля исправности цепи заряда.

Напряжение срабатывания реле контроля не более 70% номинального входного на уставке выходного напряжения 220 В

Разрывная мощность размыкающего контакта реле не менее 30 Вт при напряжении от 24 до 250 В или при токе 1 А.

Потребляемая мощность, ВА:

• в режиме блока заряда, не более 20
• в режиме блока питания при отсутствии нагрузки на уставке выходного напряжения 110 В, не более 5
• в режиме блока питания при отсутствии нагрузки на уставке выходного напряжения 220 В,. не более 20
• при длительно допустимой нагрузке, не более 200
• при максимально допустимой нагрузке, не более 400

Масса блоков БПЗ-401, кг, не более 9

Блок БПЗ-402

Максимальная ёмкость заряженных конденсаторов, мкФ 200

Ток наступления феррорезонанса при отсутствии нагрузки не должен отличаться от уставок более, чем на 10%

В длительном режиме блок выдеживает:

• до наступления феррорезонанса токи, не превышающие токов наступления феррорезонанса;
• режиме феррорезонанса, ампервитки, не менее 550

Потребляемая мощность блоков, ВА 550

Масса блоков, кг, не более 10

Конструкция:

Все части блоков смонтированы на механически прочном металлическом цоколе и закрыты оболочкой.

Исполнение по способу присоединения внешних проводников: переднее или заднее (шпилькой или винтом).
