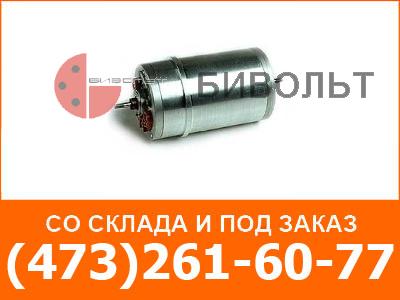

Бесконтактные сельсины БД-160А предназначены для применения в качестве датчика в синхронных передачах и для измерения угла рассогласования в следящих системах.
Конструктивно бесконтактные сельсины БД-160А представляют собой электрические машины с неявно выраженными полюсами.
Связь с роторной обмоткой осуществляется с помощью кольцевого трансформатора, что обеспечивает высокую надежность сельсинов.
Бесконтактные сельсины БД-160А имеют классы точности в соответствии со следующей таблицей.
|
Параметр точности |
Классы точности | ||
|
А |
Б |
0 | |
|
Асимметрия нулевых положений ротора, не более |
±2'30" |
±5'00" |
±10'00" |
Номинальное напряжение возбуждения 110 В.
Потребляемый ток, не более 0.3 А.
Потребляемая мощность, не более 10 Вт.
Максимальное выходное напряжение 100 В.
Масса, не более 0.48 кг.
Номинальная частота - 400 Гц.
Диапазон рабочих частот - от 400 до 4000 Гц.
