Электродвигатели асинхронные трехфазные с короткозамкнутым ротором серии АИУ предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли, в концентрациях согласно действующих «Правил безопасности в угольных шахтах».
Электродвигатели рассчитаны на продолжительный режим работы S1, допускают работу в режимах S2, S3, S4, S6.
Пуск электродвигателей производится прямым включением на полное напряжение сети.
Электродвигатели по своему назначению и установочно-присоединительным размерам полностью взаимозаменяемы со взрывозащищенными электродвигателями серий ВР, ВАР, АИУ, выпускаемых на предприятиях стран СНГ.
Структура условного обозначения:
| АИУ |
обозначение типа электродвигателя; |
|
63, 71, 80, 90, 100, 112, 132, 160 |
габарит (высота оси вращения, мм); |
|
А, В, S, L, M, МА, МВ |
условное обозначение длины активной части или установочного размера по длине станины; |
|
2, 4, 6, 8 |
число полюсов; |
|
У2,5; УХЛ2,5; T2,5; ОМ2,5. |
климатическое исполнение. |
Пример записи обозначения электродвигателя при его заказе и в документации другого изделия:
При заказе необходимо указать наименование и типоразмер электродвигателя, климатическое исполнение, напряжение питания, частоту тока, исполнение по способу монтажа, маркировку взрывозащиты и обозначение технических условий, например:
«Электродвигатель АИУ132М-4У2,5, 380 В, 50 Гц, IM 1081, РВExdI, ТУ MD 29.18.00213012.070-2001».
Условия эксплуатации:
высота над уровнем моря до 1000м;
условия эксплуатации в части воздействия механических факторов внешней среды М1 по ГОСТ 17516-90.

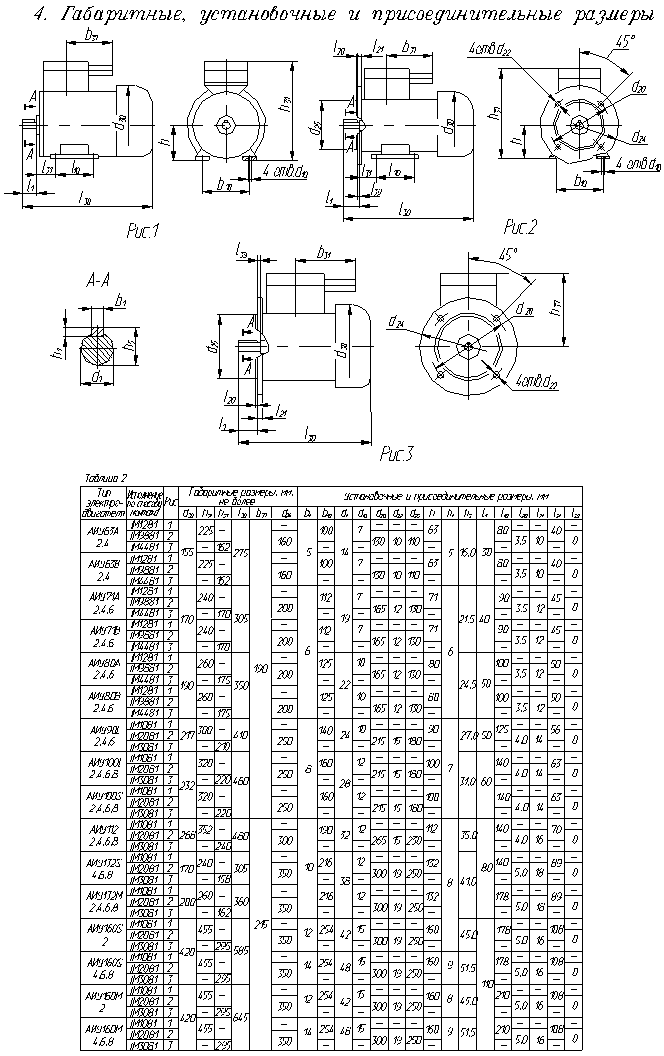

Конструктивное исполнение
Исполнение по взрывозащите: РВ ExdI
Конструктивное исполнение по способу монтажа:
АИУ 63, 71, 80 – IМ1281, M9881, IM4481;
АИУ 90, 100, 112, 132, 160 – IМ1081, IM2081, IM3081.
Степень защиты: корпуса и коробки выводов – IР54, кожуха наружного вентилятора – IP20
Способ охлаждения: IСA 0141.
Конструкция:
Электродвигатели выполнены закрытыми во взрывонепроницаемой оболочке и охлаждаются от собственного вентилятора, расположенного на валу.
Электродвигатель состоит из статора, ротора, коробки выводов, подшипниковых щитов, вентилятора, кожуха и подшипников.
Статор состоит из литой чугунной или стальной сварной станины.
Обмотка статора выполнена их круглого медного эмалированного провода. Класс нагревостойкости изоляции «В» для электродвигателей АИМ-М63-80 и «F» для электродвигателей АИМ-М90-160.
Ротор короткозамкнутый, залитый алюминием.
Коробка выводов расположена сверху электродвигателя. Коробка выводов допускает подключение к электродвигателю кабелей с медными жилами в резиновой или пластмассовой оболочке. Конструкция коробки обеспечивает поворот в плоскости установки на 90°. Коробка выводов имеет три латунных проходных контактных болта для двигателей АИУ63-100 и шесть латунных проходных контактных болтов для двигателей АИУ112-160.
Электродвигатели могут работать в любом направлении вращения.
Электродвигатели двухполюсные рассчитаны на работу при соединении с приводным механизмом с помощью эластичной муфты. Остальные электродвигатели – при помощи эластичной муфты или клиноременной передачи.
Технические характеристики
Электродвигатели изготавливаются на номинальные напряжения 220/380 и 380/660 В частотой 50Гц, с шестью выводными концами, со схемами соединения обмотки статора «треугольник/звезда». По требованию заказчика могут быть изготовлены электродвигатели на другие напряжения и на частоту 60 Гц.
Средний уровень звука электродвигателей, работающих без нагрузки при частоте питающей сети 50 Гц, соответствует классу 2 по ГОСТ 16372-93.
Класс вибрации – 1, 12 для электродвигателей АИУ63,71 и 1,8 для электродвигателей АИУ80-160 по ГОСТ 20815-93.
Основные преимущества электродвигателей:
|
Типоразмер |
Мощность, |
Номин. ток |
КПД, % |
Cos φ |
In/ Iн |
Mn/Mн |
Mмакс/ Mн |
Момент |
Масса, кг |
|
3000 об/мин |
|||||||||
|
АИУ 63А-2 |
0,37 |
0,9 |
73,2 |
0,84 |
5,0 |
2,6 |
2,6 |
0,0055 |
16,0 |
|
АИУ 63В-2 |
0,55 |
1,3 |
76,2 |
0,85 |
5,9 |
2,8 |
0,0073 |
16,5 |
|
|
АИУ 71А-2 |
0,75 |
1,7 |
78,2 |
0.86 |
2,7 |
0,0108 |
19,5 |
||
|
АИУ 71В-2 |
1,1 |
2,4 |
80,0 |
0,87 |
5,3 |
2,6 |
2,7 |
0,0123 |
20,5 |
|
АИУ 80А-2 |
1,5 |
3,1 |
81,0 |
0,90 |
6,0 |
2,3 |
2,5 |
0,0220 |
28,0 |
|
АИУ 80В-2 |
2,2 |
4,4 |
83,0 |
0,91 |
0,0295 |
29,0 |
|||
|
АИУ 90L-2 |
3,0 |
6,4 |
82,5 |
0,87 |
2,0 |
2,4 |
0,0490 |
52,0 |
|
|
АИУ 100S-2 |
4,0 |
8,3 |
84,0 |
0,87 |
6,7 |
2,1 |
2,5 |
0,0735 |
53,0 |
|
АИУ 100L-2 |
5,5 |
10,9 |
85,0 |
0,88 |
0,0980 |
60,0 |
|||
|
АИУ 112М-2 |
7,5 |
15,0 |
86,0 |
0,87 |
7,0 |
2,2 |
2,8 |
0,1470 |
77,0 |
|
АИУ 132М-2 |
11,0 |
21,0 |
86,5 |
0,89 |
6,5 |
1,9 |
2,9 |
0,3675 |
111,0 |
|
АИУ 160S-2 |
15,0 |
28,6 |
89,5 |
6,0 |
1,8 |
2,5 |
0,7350 |
147,0 |
|
|
АИУ 160M-2 |
18,5 |
34,7 |
90,0 |
0,90 |
2,6 |
0,8825 |
167,0 |
||
|
1500 об/мин |
|||||||||
|
АИУ 63А-4 |
0,25 |
0,7 |
68,0 |
0,73 |
4,1 |
2,2 |
2,3 |
0,0073 |
16,0 |
|
АИУ 63B-4 |
0,37 |
1,0 |
69,0 |
0,75 |
0,0098 |
16,5 |
|||
|
АИУ 71А-4 |
0,55 |
1,4 |
74,4 |
0,0155 |
19,5 |
||||
|
АИУ 71В-4 |
0,75 |
1,9 |
76,2 |
0,78 |
4,4 |
2,0 |
0,0228 |
20,5 |
|
|
АИУ 80А-4 |
1,1 |
2,6 |
79,0 |
0,81 |
5,1 |
1,8 |
0,0318 |
28,0 |
|
|
АИУ 80В-4 |
1,5 |
3,6 |
80,3 |
0,80 |
0,0440 |
29,0 |
|||
|
АИУ 90L-4 |
2,2 |
5,2 |
80,0 |
6,0 |
2,0 |
2,6 |
0,0735 |
52,0 |
|
|
АИУ 100S-4 |
3,0 |
7,0 |
81,5 |
5,8 |
1,9 |
2,5 |
0,1225 |
53,0 |
|
|
АИУ 100L-4 |
4,0 |
8,7 |
84,0 |
0,82 |
2,0 |
0,1518 |
60,0 |
||
|
АИУ 112М-4 |
5,5 |
11,6 |
85,5 |
0,83 |
7,0 |
2,2 |
2,8 |
0,2453 |
77,0 |
|
АИУ 132S-4 |
7,5 |
15,0 |
87,0 |
0,85 |
6,5 |
2,1 |
0,5850 |
95,0 |
|
|
АИУ 132М-4 |
11,0 |
21,5 |
88,5 |
0,86 |
2,4 |
3,0 |
0,7350 |
111,0 |
|
|
АИУ 160S-4 |
15,0 |
30,1 |
90,0 |
0,84 |
2,2 |
2,6 |
1,4200 |
147,0 |
|
|
АИУ 160М-4 |
18,5 |
37,0 |
89,5 |
0,85 |
1,7400 |
167,0 |
|||
|
1000 об/мин |
|||||||||
|
AИУ 71A-6 |
0,37 |
1,1 |
67,0 |
0,67 |
3,6 |
1,8 |
2,0 |
0,0223 |
19,5 |
|
АИУ 71В-6 |
0,55 |
1,6 |
71,0 |
0,75 |
0,0270 |
20,5 |
|||
|
АИУ 80А-6 |
0,75 |
2,1 |
72,1 |
0,74 |
4,5 |
0,0440 |
28,0 |
||
|
АИУ 80В-6 |
1,1 |
3,0 |
74,2 |
0,75 |
0,0588 |
29,0 |
|||
|
АИУ 90L-6 |
1,5 |
4,1 |
76,5 |
0,72 |
2,1 |
2,3 |
0,0750 |
52,0 |
|
|
АИУ 100L-6 |
2,2 |
5,5 |
80,0 |
0,73 |
5,5 |
1,8 |
2,4 |
0,1963 |
60,0 |
|
АИУ 112МА-6 |
3,0 |
7,2 |
79,0 |
0,78 |
6,0 |
2,0 |
2,7 |
0,2700 |
77,0 |
|
АИУ 112МВ-6 |
4,0 |
9,3 |
80,0 |
6,6 |
0,3425 |
||||
|
АИУ 132S-6 |
5,5 |
12,0 |
84,0 |
0,80 |
6,5 |
2,2 |
0,8325 |
95,0 |
|
|
АИУ 132М-6 |
7,5 |
15,0 |
85,0 |
0,81 |
1,0050 |
111,0 |
|||
|
АИУ 160S-6 |
11,0 |
22,9 |
88,0 |
0,83 |
6,2 |
2,0 |
2,6 |
2,5500 |
147,0 |
|
АИУ 160М-6 |
15,0 |
30,1 |
0,86 |
6,0 |
2,5 |
3,2000 |
167,0 |
||
|
750 об/мин |
|||||||||
|
АИУ 100L-8 |
1,5 |
4,7 |
74,0 |
0,65 |
4,0 |
1,6 |
2,0 |
0,1958 |
60,0 |
|
АИУ 112МА-8 |
2,2 |
5,9 |
75,0 |
0,70 |
4,9 |
1,9 |
2,4 |
0,3000 |
77,0 |
|
АИУ 112МВ-8 |
3,0 |
8,0 |
78,0 |
0,3425 |
|||||
|
АИУ 132S-8 |
4,0 |
10,5 |
80,0 |
2,0 |
2,6 |
0,7550 |
95,0 |
||
|
АИУ 132М-8 |
5,5 |
14,5 |
82,0 |
0,72 |
2,1 |
0,8325 |
111,0 |
||
|
АИУ 160S-8 |
7,5 |
17,5 |
86,0 |
0,76 |
5,5 |
2,5 |
2,5500 |
147,0 |
|
|
АИУ 160M-8 |
11,0 |
25,3 |
0,77 |
3,2000 |
167,0 |
||||
