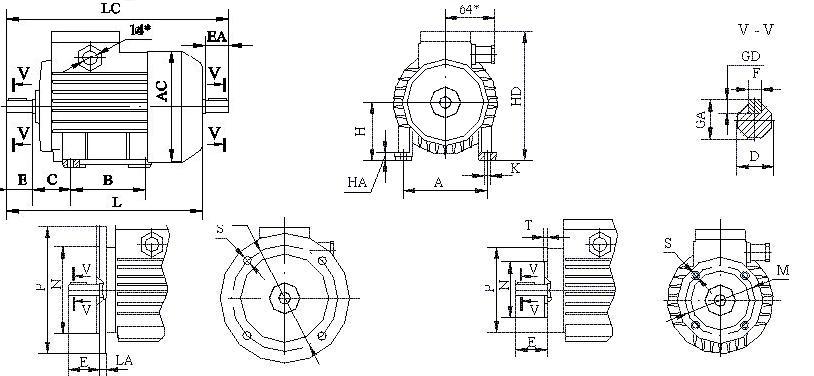

Параметры, габаритные, установочные и присоединительные размеры
|
Тип двигателя |
Число полю- сов |
Габаритные размеры, мм |
Установочные и присоединительные размеры, мм |
Масса, кг |
||||||||||||||
|
L |
LC |
AC |
HD |
E |
EA |
B |
C |
D |
K |
F |
A |
H |
GD |
GA |
HA |
|||
|
АИС56 |
2;4 |
189 |
210 |
120 |
141 |
20 |
20 |
71 |
36 |
9 |
5,8 |
3 |
90 |
56 |
3 |
10.0 |
7 |
3.02 |
|
АИР56 |
2;4 |
203 |
230 |
23 |
23 |
11 |
4 |
4 |
12.5 |
3.90 |
||||||||
|
АИС63 |
2;4 |
212 |
239 |
148 |
80 |
40 |
7,0 |
100 |
63 |
3.92 |
||||||||
|
АИР63 |
2;4 |
227 |
261 |
135 |
154 |
30 |
30 |
14 |
5 |
5 |
16.0 |
5.50 |
||||||
|
АИС71 |
2;4 |
236 |
270 |
162 |
90 |
45 |
112 |
71 |
5.62 |
|||||||||
|
АИР71 |
2;4 |
272 |
316 |
165 |
179 |
40 |
40 |
19 |
6 |
6 |
21.5 |
9 |
9.80 |
|||||
|
АИС80 |
2;4 |
188 |
100 |
50 |
10x14 |
125 |
80 |
|||||||||||
|
Тип двигателя |
Размеры фланца для исполнения IM2081, IM3081, мм |
Размеры фланца для исполнения IM2181, IM3681, мм |
|||||||||
|
M |
N |
P |
S |
T |
LA |
M |
N |
P |
S |
T |
|
|
АИС56 |
100 |
80 |
120 |
7 |
3,0 |
8 |
65/85 |
50/70 |
77/98 |
М5/М6 |
2,5 |
|
АИР56 |
115 |
95 |
140 |
10 |
10 |
||||||
|
АИС63 |
75/100 |
60/80 |
87/112 |
2,5/3,0 |
|||||||
|
АИР63 |
130 |
110 |
160 |
3,5 |
87/110 |
||||||
|
АИС71 |
85/115 |
70/95 |
97/127 |
М6/М8 |
|||||||
|
АИР71 |
165 |
130 |
200 |
12 |
105/140 |
||||||
|
АИС80 |
100/130 |
80/100 |
120/160 |
3,0/3,5 |
|||||||
Примечание:
1. Размеры комбинированного электродвигателя брать из таблицы следующим образом
а) для использования IM2081 (на лапах с большим фланцем)- все размеры, кроме фланцев, соответствуют исполнению IM3081
б) для исполнения IM2181 (на лапах с малым фланцем)- все размеры, кроме фланцев, соответствуют исполнению IM3681
2. Электродвигатели исполнения IM2181 и IM3681 имеют два варианта фланцев, размеры которых указаны в таблицах через дробь.
|
Тип двигателя |
Мощность kW |
Номинальная частота вращения 50 Hz 60 Hz |
Ток статора при напряжении 380 V |
КПД % |
Коэфф. мощности |
1пуск 1ном |
М пуск М ном |
М мин М ном |
М мах М ном |
Момент инерции Kg m2 |
Вес kg |
|
|
Синхронная частота вращения 3000 об.мин (50Hz) или 3600 об.мин (60Hz) |
||||||||||||
|
АИС56А2 |
0,09 |
2655 |
3185 |
0,3 |
60 |
0,75 |
4,5 |
2,2 |
1,8 |
2,2 |
0,00025 |
2,8 |
|
АИС56В2 |
0,12 |
2655 |
3185 |
0,39 |
63 |
0,75 |
4,5 |
2,2 |
1,8 |
2,2 |
0,00028 |
3,1 |
|
АИР56А2 |
0,18 |
2730 |
3275 |
0,52 |
68 |
0,78 |
5 |
2,2 |
1,8 |
2,2 |
0,00042 |
3,6 |
|
АИР56В2 |
0,25 |
2730 |
3275 |
0,7 |
69 |
0,79 |
5 |
2,2 |
1,8 |
2,2 |
0,00047 |
3,9 |
|
АИС63А2 |
0,18 |
2730 |
3275 |
0,52 |
68 |
0,78 |
5 |
2,2 |
1,8 |
2,2 |
0,00042 |
3,6 |
|
АИС63В2 |
0,25 |
2730 |
3275 |
0,7 |
69 |
0,79 |
5 |
2,2 |
1,8 |
2,2 |
0,00047 |
3,9 |
|
АИС71А2 |
0,37 |
2730 |
3275 |
0,91 |
72 |
0,86 |
5 |
2,2 |
1,8 |
2,2 |
0,00075 |
4,9 |
|
АИС71В2 |
0,55 |
2730 |
3275 |
1,31 |
75 |
0,85 |
5 |
2,2 |
1,8 |
2,2 |
0,00095 |
5,7 |
|
АИС80А2 |
0,75 |
2820 |
3384 |
1,75 |
78,5 |
0,83 |
6 |
2,1 |
1,6 |
2,2 |
0,00095 |
8,7 |
|
АИС80В2 |
1,1 |
2805 |
3366 |
2,55 |
79 |
0,83 |
6 |
2,1 |
1,6 |
2,2 |
0,0011 |
9,4 |
|
Синхронная частота вращения 1500 об.мин (50Hz) или 1800 об.мин (60Hz) |
||||||||||||
|
АИС56А4 |
0,06 |
1335 |
1600 |
0,27 |
53 |
0,63 |
4,5 |
2,3 |
1,8 |
2,2 |
0,00032 |
2,8 |
|
АИС56В4 |
0,09 |
1335 |
1600 |
0,37 |
57 |
0,65 |
4,5 |
2,3 |
1,8 |
2,2 |
0,00038 |
3,3 |
|
АИР56А4 |
0,12 |
1350 |
1620 |
0,44 |
63 |
0,66 |
5 |
2,3 |
1,8 |
2,2 |
0,0007 |
3,5 |
|
АИР56В4 |
0,18 |
1350 |
1620 |
0,63 |
64 |
0,68 |
5 |
2,3 |
1,8 |
2,2 |
0,00081 |
3,9 |
|
АИС63А4 |
0,12 |
1350 |
1620 |
0,44 |
63 |
0,66 |
5 |
2,3 |
1,8 |
2,2 |
0,0007 |
3,6 |
|
АИС63В4 |
0,18 |
1350 |
1620 |
0,63 |
64 |
0,68 |
5 |
2,3 |
1,8 |
2,2 |
0,00081 |
3,9 |
|
АИС71А4 |
0,25 |
1320 |
1620 |
0,83 |
68 |
0,67 |
5 |
2,3 |
1,8 |
2,2 |
0,0012 |
5 |
|
АИС71В4 |
0,37 |
1320 |
1645 |
1,18 |
68 |
0,7 |
5 |
2,3 |
1,8 |
2,2 |
0,0015 |
5 |
|
АИС80А4 |
0,55 |
1350 |
1645 |
1,61 |
71 |
0,73 |
5 |
2,3 |
1,8 |
2,2 |
0,0013 |
8,7 |
|
АИС80В4 |
0,75 |
1350 |
1620 |
1,9 |
75 |
0,8 |
5 |
2,5 |
1,6 |
2,2 |
0,0015 |
9,4 |
