Общепромышленные трехфазные асинхронные электродвигатели АИР 56В4, АИР 56А4, АИР 56В2, АИР 56А2 изготавливаются по умолчанию:
- на напряжение 220/380В (шесть клемм в коробке выводов).
- климатического исполнения У, категории размещения - 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
- режим работы - продолжительный, S1.
- степень защиты - IP54.
Изготовление электродвигателей с повышенным скольжением, двумя концами вала и другие спец. исполнения, производится под заказ.
Монтажное исполнение двигателей:
- на лапах (IM 1081, 1001, 1011)
- фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
- комбинированные, лапы+фланец (IM 2081, 2001, 2011).
Двигатели аналогичны по размерам и параметрам двигателям 5АИ 56В4 (2, 6, 8), 4ААМ 56 А4.
| Электродвигатель | Мощность | Об/мин.* | Ток при 380В, А* |
KПД, %* | Kоэф. мощн.* | Iп/ Iн | Мп/Мн | Мmax/Мн | Момент инерции, кгм2* |
Масса, кг* |
| АИР56А2 | 0,18 кВт | 2700 | 0,55 | 65 |
0,77 | 5 | 2,2 | 2,2 | 3,5 | |
| АИР56А4 | 0,12 кВт | 1350 | 0,5 | 57 | 0,66 | 5 | 2,2 | 2,2 | 3,6 | |
| АИР56В2 | 0,25 кВт | 2730 | 0,73 | 66 |
0,78 | 5 |
2,2 | 2,2 | 3,8 | |
| АИР56В4 | 0,18 кВт | 1350 | 0,7 | 60 |
0,68 | 5 | 2,2 | 2,2 | 4,2 |
* - параметры имеют незначительные отличия в зависимости от производителя эл-двигателя. Масса приведена для алюминиевого корпуса, IM1081.

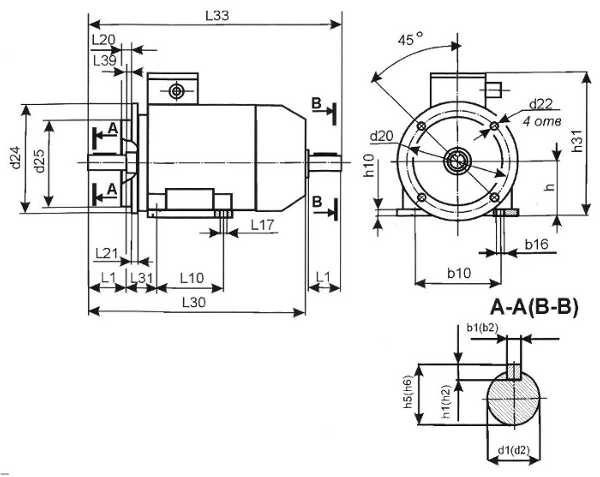

| Тип | L1 | L10 | L17 | L21 | L30 | L31 | L33 | b1 b2 |
b10 | b16 | h | h5 h6 |
h10 | h31 | d1 d2 |
d20 | d22 | d24 | d25 | ||||||||
| 2081 3081 |
2181 3681 |
2081 3081 |
2181 3681 |
2081 3081 |
2181 3681 |
2081 3081 |
2181 3681 |
||||||||||||||||||||
| АИР56 |
23 |
71 |
5,8 |
10 |
218 |
36 |
234 |
4 |
90 |
8,8 |
56 |
12,5 |
7 |
148 |
11 |
115 |
65-85 |
10 |
М5-М6 |
140 |
80-99 |
95 |
50-70 |
||||
