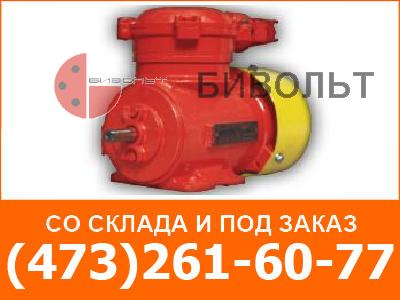

Трехфазные асинхронные взрывозащищенные электродвигатели с короткозамкнутым ротором АИМ С предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установок.
Напряжение питающей сети 220-660В, частота 50 Гц. По требованию заказчика могут быть изготовлены электродвигатели на частоту 60 Гц.
Номинальный режим работы: продолжительный S1.
Исполнение по взрывозащите: IExdeIICT5.
Вид климатического исполнения: У2,5; Т2,5; УХЛ2,5.
Конструктивное исполнение по способу монтажа: АИМ С 71- 90 - IM1281; IM4481; M9881; АИМ С 100-160 - IM1081; IM2081; IM3081.
Степень защиты: двигателей - IP54; кожухов наружных вентиляторов - IP20.
Способ охлаждения: ICO 141.
|
АИМ |
Обозначение серии |
|
С |
установочно-присоединительные размеры в системе "СЕНЕЛЕК" |
|
71, 80, 90, 100, 112, 132, 160 |
габарит (высота оси вращения, мм) |
|
А, В, S, L, M, SA, SB, MA, MB |
условное обозначение длины активной части или установочного размера по длине станины |
|
2, 4, 6, 8 |
число полюсов |
|
Типоразмер |
Мощ- ность, кВт |
Номин. ток при Un=380 В, А |
In/ Iн |
Mn/Mн |
Mмx/Mн |
КПД, % |
COSj |
Масса, кг |
|
3000 об/мин |
||||||||
|
АИМ С 71А2 |
0,37 |
0,9 |
5,0 |
2,6 |
2,6 |
73,2 |
0,84 |
15,0 |
|
АИМ С 71В2 |
0,55 |
1,3 |
5,9 |
2,8 |
76,2 |
0,85 |
15,5 |
|
|
АИМ С 80А2 |
0,75 |
1,7 |
5,9 |
2,7 |
78,2 |
0,86 |
19,0 |
|
|
АИМ С 80В2 |
1,10 |
2,4 |
5,3 |
2,6 |
2,7 |
80,0 |
0,87 |
20,5 |
|
АИМ С 90S2 |
1,50 |
3,1 |
6,0 |
2,3 |
2,5 |
81,0 |
0,90 |
26,0 |
|
АИМ С 90L2 |
2,20 |
4,4 |
6,0 |
2,3 |
2,5 |
83,0 |
0,91 |
29,0 |
|
АИМ С 100L2 |
3,00 |
6,4 |
6,0 |
2,0 |
2,4 |
82,5 |
0,87 |
50,0 |
|
АИМ С 112М2 |
4,00 |
8,3 |
6,7 |
2,1 |
2,5 |
84,0 |
0,87 |
55,0 |
|
АИМ С 132SА2 |
5,50 |
10,9 |
6,7 |
2,1 |
85,0 |
0,88 |
57,0 |
|
|
АИМ С 132SB2 |
7,50 |
15,0 |
7,0 |
2,2 |
2,8 |
88,0 |
0,88 |
57,0 |
|
АИМ С 160МА2 |
11,0 |
21,0 |
6,5 |
2,2 |
3,2 |
88,0 |
0,89 |
120 |
|
1500 об/мин |
||||||||
|
АИМ С 71А4 |
0,25 |
0,7 |
4,1 |
2,2 |
2,3 |
70,0 |
0,75 |
15,0 |
|
АИМ С 71В4 |
0,37 |
1,0 |
4,1 |
2,2 |
2,3 |
71,2 |
0,77 |
15,5 |
|
АИМ С 80А4 |
0,55 |
1,4 |
4,1 |
2,2 |
2,3 |
74,4 |
0,77 |
19,0 |
|
АИМ С 80В4 |
0,75 |
1,9 |
4,4 |
2,0 |
76,2 |
0,78 |
20,5 |
|
|
АИМ С 90S4 |
1,10 |
2,6 |
5,1 |
1,8 |
79,0 |
0,81 |
26,0 |
|
|
АИМ С 90L4 |
1,50 |
3,6 |
1,8 |
80,3 |
0,80 |
29,0 |
||
|
АИМ С 100LА4 |
2,20 |
5,2 |
6,0 |
2,0 |
2,6 |
81,0 |
50,0 |
|
|
АИМ С 100LB4 |
3,00 |
7,0 |
5,8 |
1,9 |
2,5 |
81,5 |
0,82 |
57,0 |
|
АИМ С 112М4 |
4,00 |
8,7 |
5,8 |
2,0 |
2,5 |
84,0 |
60,0 |
|
|
АИМ С 132S4 |
5,50 |
11,6 |
7,0 |
2,3 |
2,8 |
86,5 |
0,83 |
57,0 |
|
АИМ С 132M4 |
7,50 |
14,9 |
6,5 |
2,3 |
3,2 |
89,0 |
0,86 |
57,0 |
|
АИМ С 160М4 |
11,0 |
21,6 |
6,5 |
2,6 |
90,0 |
0,86 |
125 |
|
|
1000 об/мин |
||||||||
|
АИМ С 80А6 |
0,37 |
1,1 |
3,6 |
1,8 |
2,0 |
70,0 |
0,73 |
19,0 |
|
АИМ С 80В6 |
0,55 |
1,6 |
3,6 |
71,0 |
0,75 |
20,5 |
||
|
АИМ С 90S6 |
0,75 |
2,1 |
4,5 |
72,1 |
0,74 |
26,0 |
||
|
АИМ С 90L6 |
1,10 |
3,0 |
4,5 |
74,2 |
0,75 |
29,0 |
||
|
АИМ С 100LА6 |
1,50 |
4,1 |
4,5 |
2,1 |
2,3 |
76,5 |
0,72 |
50,0 |
|
АИМ С 112М6 |
2,20 |
5,5 |
5,5 |
1,8 |
2,4 |
80,0 |
0,73 |
57,0 |
|
АИМ С 132S6 |
3,00 |
7,2 |
6,0 |
2,0 |
2,7 |
81,0 |
0,78 |
|
|
АИМ С 132MА6 |
4,00 |
9,3 |
6,6 |
83,5 |
||||
|
АИМ С 132МВ6 |
5,50 |
11,9 |
6,5 |
2,3 |
2,9 |
87,0 |
0,81 |
90,0 |
|
АИМ С 160М6 |
7,50 |
15,8 |
2,5 |
3,1 |
88,0 |
125,0 |
||
|
750 об/мин |
||||||||
|
АИМ С 132S8 |
2,20 |
5,9 |
4,9 |
1,9 |
2,4 |
81,0 |
0,70 |
57,0 |
|
АИМ С 132M8 |
3,00 |
8,0 |
4,9 |
0,70 |
||||
|
АИМ С 132МА8 |
4,00 |
10,2 |
4,9 |
2,0 |
2,6 |
84,0 |
0,71 |
125,0 |
|
АИМ С 160МВ8 |
5,50 |
13,8 |
4,9 |
2,2 |
0,72 |
135,0 |
||
