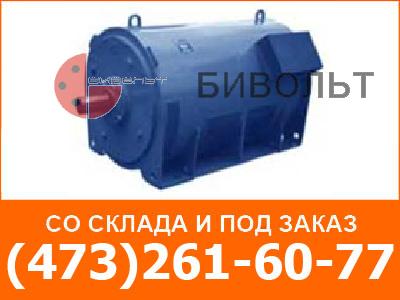

Электродвигатели АДН-630

Электродвигатели асинхронные  трехфазные с короткозамкнутым ротором серии АДН (в дальнейшем именуемые «двигатели») предназначены для привода механизмов, не требующих регулирования частоты вращения (насосы, вентиляторы, и др.).

Двигатели предназначены для продолжительного режима работы S1 от сети переменного тока частотой 50 Гц напряжением 6000 и 10000 В.

Пуск двигателей прямой, обеспечивается как при номинальном напряжении сети, так и при снижении напряжения сети за время пуска до 0,8 Uном. Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния, интервал между последующими пусками не менее трех часов, количество пусков не более 10000 за период эксплуатации и не более 500 пусков в год.

По требованию заказчика двигатели могут изготавливаться на другую частоту вращения.

Структура условного обозначения

Обозначение двигателей при заказе должно состоять из наименования двигателя, условного обозначения типоисполнения, номинальной мощности, номинального напряжения питания, частоты вращения, частоты сети,  например:
"Электродвигатель АДН630L-6 У3, 1600 кВт, 1000 об./мин., 6000 В, 50 Гц".

Комплект поставки: датчики контроля температуры подшипников, запасные части, шпонка, съемник подшипников (по требованию заказчика), эксплуатационная документация.

Условия  эксплуатации:
Двигатели изготавливаются в климатическом исполнении У3.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров, газов в концентрациях, разрушающих металлы и изоляцию.

2.   Конструктивное исполнение.

Конструктивное исполнение двигателей по способу монтажа – IM1001.
Способ охлаждения двигателей – ICA01.
Степень защиты – IP23, коробки выводов – IP55, наружного вентилятора – IP21.

В двигателях установлены подшипники качения с пластической смазкой. Контроль температуры подшипников осуществляется термопреобразователями сопротивления.
Изоляция обмотки статора класса нагревостойкости "F" с использованием по классу "В", термореактивная, влагостойкая типа "Монолит-2". Обмотка статора имеет три выводных конца, закрепленных на изоляторах в коробке выводов. Соединение фаз обмотки - "звезда". Обмотка ротора короткозамкнутая, алюминиевая, литая.
Двигатели допускают правое и левое направление вращения (термины и определения по ГОСТ 17154). Изменение направления вращения осуществляется только из состояния покоя.

Основные преимущества электродвигателей  серии АДН по сравнению с аналогами:

• применение изоляции обмотки статора типа "Монолит-2" класса нагревостойкости "F" с использованием ее по тепловым нагрузкам по классу "В";
• усовершенствованная конструкция крепления выводных проводов обмотки статора;
• литая обмотка короткозамкнутого ротора вместо сварной конструкции;
• контроль температуры подшипников;
• возможность контроля температуры обмотки и сердечника статора и стационарного контроля вибрации (по требованию заказчика);

Двигатели могут поставляться с фундаментными плитами под установочно-присоединительные размеры заменяемых электродвигателей типа СДН.

Основные технические характеристики

Габаритные, установочные, присоединительные размеры
