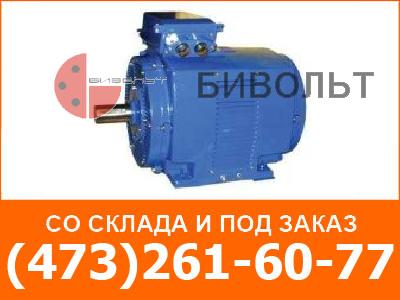

Двигатели серии 4АМН, 5АМН, 5АН предназначены для продолжительного режима работы (S1 по ГОСТ 183) в закрытых помещениях от сети переменного тока частотой 50 или 60 Гц.
Тип – трехфазные асинхронные двигатели с короткозамкнутым ротором.
Назначение – являются основой электроприводов механизмов, применяемых в различных отраслях промышленности и сельского хозяйства.
Все серии асинхронных электродвигателей представляют собой большой ряд модификаций и исполнений по степени защиты, климатическому исполнению, категории размещения, мощности, частоте вращения, питающему напряжению и конструкции.
| Тип двигателя | Мощность, кВт | Частота вращения, об/мин | Ток, А (U=380В) | КПД, % | Cosφ | Степень защиты | Iпуск/Iн | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 5АМН 315S2 | 200 | 3000 | 348 | 95 | 0,92 | IP23 | 7,5 | 965 |
| 5АМН 315M2 | 250 | 3000 | 433 | 95,5 | 0,92 | IP23 | 7,5 | 1105 |
| 5АМН 315S4 | 200 | 1500 | 370 | 95,4 | 0,86 | IP23 | 6,0 | 1050 |
| 5АМН 315M4 | 250 | 1500 | 456 | 95,7 | 0,87 | IP23 | 5,6 | 1145 |
| 5АМН 315S6 | 132 | 1000 | 251 | 94,2 | 0,85 | IP23 | 6,7 | 905 |
| 5АМН 315M6 | 160 | 1000 | 295 | 94,8 | 0,87 | IP23 | 6,9 | 1005 |
| 5АМН 315S8 | 110 | 750 | 217 | 94,1 | 0,82 | IP23 | 5,7 | 935 |
| 5АМН 315M8 | 132 | 750 | 260 | 94,3 | 0,82 | IP23 | 5,7 | 1020 |
| Тип двигателя | Число полюсов | Габаритные и присоединительные размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | AC | LC | HD | E | C | B | BB | D | DA | ||
| 5АМН 315S | 2 | 1160 | 680 | 1310 | 815 | 140 | 216 | 406 | 620 | 75 | 65 |
| 5АМН 315M | 2 | 1260 | 680 | 1410 | 815 | 140 | 216 | 457 | 620 | 75 | 65 |
| 5АМН 315S | 4 | 1290 | 680 | 1440 | 815 | 170 | 216 | 406 | 620 | 75 | 65 |
| 5АМН 315M | 4 | 1290 | 680 | 1440 | 815 | 170 | 216 | 457 | 620 | 75 | 65 |
| 5АМН 315S | 6, 8 | 1190 | 680 | 1340 | 815 | 170 | 216 | 406 | 620 | 75 | 65 |
| 5АМН 315M | 6, 8 | 1190 | 680 | 1340 | 815 | 170 | 216 | 457 | 620 | 75 | 65 |
| Тип двигателя | Число полюсов | Габаритные и присоединительные размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| F | FA | H | GA | GC | K | A | AB | AA | HA | ||
| 5АМН 315S | 2 | 25 | 18 | 315 | 95 | 69 | 28 | 508 | 608 | 120 | 40 |
| 5АМН 315M | 2 | 25 | 18 | 315 | 95 | 69 | 28 | 508 | 608 | 120 | 40 |
| 5АМН 315S | 4 | 25 | 18 | 315 | 95 | 69 | 28 | 508 | 608 | 120 | 40 |
| 5АМН 315M | 4 | 25 | 18 | 315 | 95 | 69 | 28 | 508 | 608 | 120 | 40 |
| 5АМН 315S | 6, 8 | 25 | 18 | 315 | 95 | 69 | 28 | 508 | 608 | 120 | 40 |
| 5АМН 315M | 6, 8 | 25 | 18 | 315 | 95 | 69 | 28 | 508 | 608 | 120 | 40 |
