Двигатели серии 4АМН, 5АМН, 5АН предназначены для продолжительного режима работы (S1 по ГОСТ 183) в закрытых помещениях от сети переменного тока частотой 50 или 60 Гц.
Тип – трехфазные асинхронные двигатели с короткозамкнутым ротором.
Назначение – являются основой электроприводов механизмов, применяемых в различных отраслях промышленности и сельского хозяйства.
Все серии асинхронных электродвигателей представляют собой большой ряд модификаций и исполнений по степени защиты, климатическому исполнению, категории размещения, мощности, частоте вращения, питающему напряжению и конструкции.
| Тип двигателя | Мощность, кВт | Частота вращения, об/мин | Ток, А (U=380В) | КПД, % | Cosφ | Степень защиты | Iпуск/Iн | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 5АМН 280S2 | 132 | 3000 | 231 | 94,7 | 0,92 | IP23 | 6,2 | 720 |
| 5АМН 280M2 | 160 | 3000 | 279 | 95 | 0,92 | IP23 | 6,2 | 770 |
| 5АМН 280S4 | 132 | 1500 | 248 | 95,3 | 0,85 | IP23 | 6,3 | 750 |
| 5АМН 280M4 | 160 | 1500 | 285 | 96 | 0,89 | IP23 | 6,5 | 835 |
| 5АМН 280S6 | 90 | 1000 | 170 | 94,7 | 0,85 | IP23 | 5,8 | 715 |
| 5АМН 280M6 | 110 | 1000 | 208 | 94,8 | 0,85 | IP23 | 5,8 | 800 |
| 5АМН 280S8 | 75 | 750 | 151 | 93,3 | 0,81 | IP23 | 4,8 | 705 |
| 5АМН 280M8 | 90 | 750 | 177 | 94,2 | 0,82 | IP23 | 5,5 | 790 |

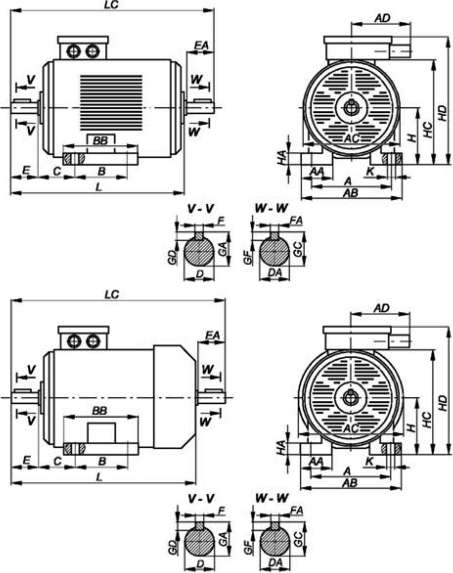

| Тип двигателя | Число полюсов | Габаритные и присоединительные размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | AC | LC | HD | E | C | B | BB | D | DA | ||
| 5АМН 280M | 2 | 1080 | 620 | 1230 | 710 | 140 | 190 | 419 | 510 | 70 | 60 |
| 5АМН 280S | 4, 6, 8 | 1110 | 620 | 1230 | 710 | 170 | 190 | 368 | 510 | 80 | 65 |
| 5АМН 280M | 4, 6 | 1180 | 620 | 1330 | 710 | 170 | 190 | 419 | 510 | 80 | 65 |
| 5АМН 280M | 8 | 1110 | 620 | 1260 | 710 | 170 | 190 | 419 | 510 | 80 | 65 |
| Тип двигателя | Число полюсов | Габаритные и присоединительные размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| F | FA | H | GA | GC | K | A | AB | AA | HA | ||
| 5АМН 280M | 2 | 20 | 18 | 280 | 74,5 | 64 | 24 | 457 | 560 | 120 | 30 |
| 5АМН 280S | 4, 6, 8 | 22 | 18 | 280 | 85 | 69 | 24 | 457 | 560 | 120 | 30 |
| 5АМН 280M | 4, 6 | 22 | 18 | 280 | 85 | 69 | 24 | 457 | 560 | 120 | 30 |
| 5АМН 280M | 8 | 22 | 18 | 280 | 85 | 69 | 24 | 457 | 560 | 120 | 30 |
