Электродвигатели асинхронные трехфазные c короткозамкнутым ротором серии 5АМ предназначены для привода механизмов, не требующих изменения частоты вращения (дымососов, вентиляторов и др.).
Напряжение питания 220В/380В, 380В/660В, 400В, 690В при частоте 50 Гц.
По заказу потребителей могут быть изготовлены электродвигатели на напряжение 230В/400В, 240В/415В и др. при частоте 50 Гц.
Режим работы электродвигателей S1-S8.
Электродвигатели со степенью защиты IP 54 выполнены в закрытом обдуваемом исполеннии.
Система охлаждения IC 041.
Класс нагревостойкости изоляции F.
| Тип двигателя | Мощность, кВт | Частота вращения, об/мин | Ток, А (U=380В) | КПД, % | Cosφ | Степень защиты | Iпуск/Iн | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 5АМ 112М2 | 7,5 | 3000 | 14,6 | 87,5 | 0,89 | IP54 | 7,5 | 56,5 |
| 5АМ 112М4 | 5,5 | 1500 | 11,7 | 86 | 0,83 | IP54 | 6,7 | 56,5 |
| 5АМ 112МA6 | 3,0 | 1000 | 7,0 | 81 | 0,8 | IP54 | 5,5 | 50,5 |
| 5АМ 112МB6 | 4,0 | 1000 | 9,2 | 82 | 0,81 | IP54 | 5,5 | 55 |
| 5АМ 112МA8 | 3,0 | 750 | 6,0 | 79 | 0,7 | IP54 | 4,8 | 50 |
| 5АМ 112МB8 | 4,0 | 750 | 8,3 | 79 | 0,7 | IP54 | 4,6 | 54,5 |

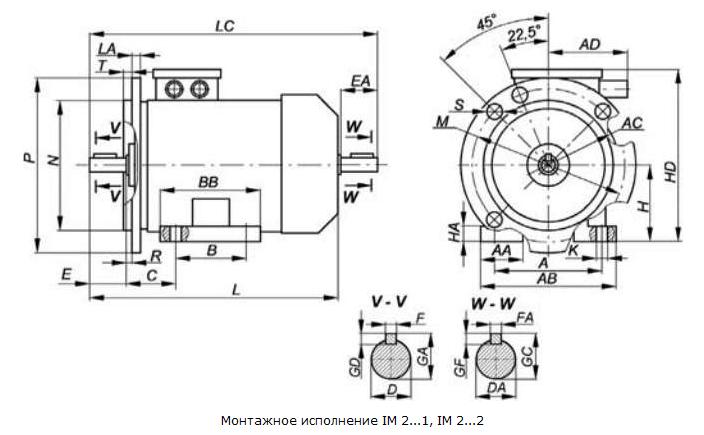

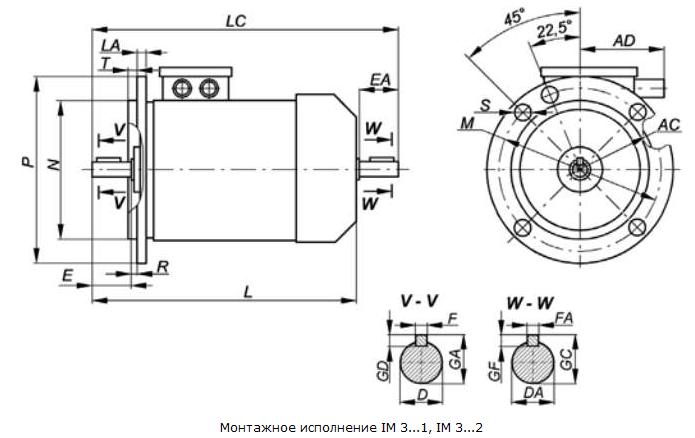

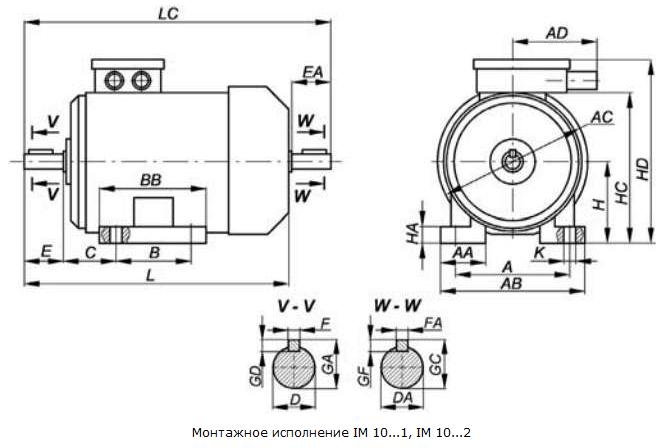

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Тип двигателя | Число полюсов | Габаритные размеры, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | LC | AD | HD | P | AC | AA | H | GD | GF | GA | GC | ||
| 5AM 112 | 2, 4, 6, 8 | 480 | 563 | 115 | 280 | 300 | 246 | 38 | 112 | 8 | 8 | 35 | 35 |
| Тип двигателя | Число полюсов | Установочные и присоединительные размеры, мм | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | EA | B | BB | T | LA | C | R | F | FA | A | ||
| 5AM 112 | 2, 4, 6, 8 | 80 | 80 | - | 212 | 5 | 12 | 70 | 0 | 10 | 10 | 190 |
| Тип двигателя | Число полюсов | Установочные и присоединительные размеры, мм | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AB | HA | HC | D | DA | K | M | S | N | 45° | 22,5° | ||
| 5AM 112 | 2, 4, 6, 8 | 228 | 14 | 235 | 32 | 32 | 12 | 265 | 15 | 230 | 45° | - |
