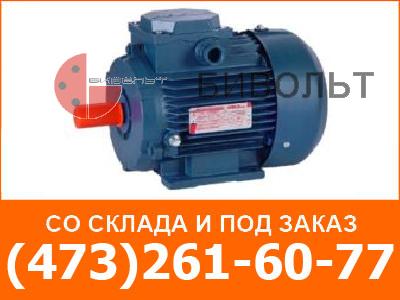

Электродвигатели асинхронные трехфазные c короткозамкнутым ротором серии 5А предназначены для привода механизмов, не требующих изменения частоты вращения (дымососов, вентиляторов и др.).
Напряжение питания 220В/380В, 380В/660В, 400В, 690В при частоте 50 Гц.
По заказу потребителей могут быть изготовлены электродвигатели на напряжение 230В/400В, 240В/415В и др. при частоте 50 Гц.
Режим работы электродвигателей S1-S8.
Электродвигатели со степенью защиты IP 54 выполнены в закрытом обдуваемом исполеннии.
Система охлаждения IC 041.
Класс нагревостойкости изоляции F.
• электродвигатели рассчитаны на эксплуатацию при вибрации от внешних источников с ускорением до 0,5g с частотой до 35 Гц и способны выдержать сейсмические удары с ускорением до 3g
| Тип двигателя | Мощность, кВт | Частота вращения, об/мин | Ток, А (U=380В) | КПД, % | Cosφ | Степень защиты | Iпуск/Iн | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 5А 80МА2 | 1,5 | 3000 | 3,4 | 80 | 0,84 | IP54 | 6,5 | 14 |
| 5А 80МВ2 | 2,2 | 3000 | 4,9 | 81 | 0,85 | IP54 | 6,5 | 15,5 |
| 5А 80МА4 | 1,1 | 1500 | 2,9 | 73 | 0,79 | IP54 | 4,8 | 13 |
| 5А 80МВ4 | 1,5 | 1500 | 3,8 | 75 | 0,81 | IP54 | 5,5 | 14,7 |
| 5А 80МА6 | 0,75 | 1000 | 2,4 | 70 | 0,68 | IP54 | 4,5 | 14 |
| 5А 80МВ6 | 1,1 | 1000 | 3,4 | 71 | 0,69 | IP54 | 4,5 | 16 |
| 5А 80МА8 | 0,37 | 750 | 1,6 | 56 | 0,62 | IP54 | 3,5 | 13,5 |
| 5А 80МВ8 | 0,55 | 750 | 2,4 | 58 | 0,6 | IP54 | 3,5 | 15,7 |
Монтажное исполнение IM 10...1, IM 10...2
Монтажное исполнение IM 2...1, IM 2...2
Монтажное исполнение IM 3...1, IM 3...2
| Тип двигателя | Число полюсов | Габаритные размеры, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | LC | AD | HD | P | AC | AA | H | GD | GF | GA | GC | ||
| 5A 80MA | 2, 4, 6, 8 | 295 | 348 | 75 | 194 | 200 | 178 | 30 | 80 | 6 | 6 | 24,5 | 24,5 |
| 295 | 348 | 75 | 194 | 160 | 178 | 30 | 80 | 6 | 6 | 24,5 | 24,5 | ||
| 295 | 348 | 75 | 194 | 120 | 178 | 30 | 80 | 6 | 6 | 24,5 | 24,5 | ||
| 5A 80MB | 320 | 372 | 75 | 194 | 200 | 178 | 30 | 80 | 6 | 6 | 24,5 | 24,5 | |
| 320 | 372 | 75 | 194 | 160 | 178 | 30 | 80 | 6 | 6 | 24,5 | 24,5 | ||
| 320 | 372 | 75 | 194 | 120 | 178 | 30 | 80 | 6 | 6 | 24,5 | 24,5 | ||
| Тип двигателя | Число полюсов | Установочные и присоединительные размеры, мм | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | EA | B | BB | T | LA | C | R | F | FA | A | ||
| 5A 80MA | 2,4,6,8 | 50 | 50 | 100 | 125 | 3,5 | 10 | 50 | 0 | 6 | 6 | 125 |
| 50 | 50 | 100 | 125 | 3,5 | 10 | 50 | 0 | 6 | 6 | 125 | ||
| 50 | 50 | 100 | 125 | 3 | 10 | 50 | 0 | 6 | 6 | 125 | ||
| 5A 80MB | 50 | 50 | 100 | 125 | 3,5 | 10 | 50 | 0 | 6 | 6 | 125 | |
| 50 | 50 | 100 | 125 | 3,5 | 10 | 50 | 0 | 6 | 6 | 125 | ||
| 50 | 50 | 100 | 125 | 3 | 10 | 50 | 0 | 6 | 6 | 125 | ||
| Тип двигателя | Число полюсов | Установочные и присоединительные размеры, мм | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AB | HA | HC | D | DA | K | M | S | N | 45° | 22,5° | ||
| 5A 80MA | 2,4,6,8 | 150 | 10 | 175 | 22 | 22 | 10 x 12 | 165 | 12 | 130 | 45° | - |
| 150 | 10 | 175 | 22 | 22 | 10 x 12 | 130 | М8 | 110 | 45° | - | ||
| 150 | 10 | 175 | 22 | 22 | 10 x 12 | 100 | М6 | 80 | 45° | - | ||
| 5A 80MB | 150 | 10 | 175 | 22 | 22 | 10 x 12 | 165 | 12 | 130 | 45° | - | |
| 150 | 10 | 175 | 22 | 22 | 10 x 12 | 130 | М8 | 110 | 45° | - | ||
| 150 | 10 | 175 | 22 | 22 | 10 x 12 | 100 | М6 | 80 | 45° | - | ||
