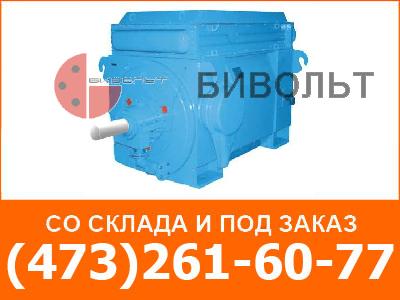

Электродвигатели асинхронные типа 4АЗД предназначены для работы в качестве привода стационарных насосов, компрессоров и других быстроходных механизмов с установкой их в помещениях, окружающая среда которых не содержит взрывоопасных и агрессивных газов и паров.
- Режим работы продолжительный S1 от сети частотой 50 Гц;
- Вид климатического исполнения: Т4;
- Конструктивное исполнение по способу монтажа: IМ 1001;
- Степень защиты: корпуса - IР44, контактных колец и коробки выводов - IР55;
- Способ охлаждения: замкнутая система вентиляции с применением водяного воздухоохладителя;
- Электродвигатели допускают правое или левое направления вращения. Изменение направления вращения осуществляется только из состояния покоя;
- Изоляция обмоток электродвигателей класса нагревостойкости "F".
Структура условного обозначения
4АЗД-500 LA-2
4 - номер серии
АЗД - асинхронный с замкнутой системой вентиляции
500 - условное обозначение габарита
LA - условная длина станины
2 - число полюсов
Т4 - климатическое исполнение, категория размещения
|
Типоразмер |
Мощность, |
Напряжение, |
Частота |
Масса, |
|
4АЗД-500 S2 |
1000 |
10000 |
3000 |
4270 |
|
4АЗД-500 S2 |
1250 |
6000 |
3000 |
4270 |
|
4АЗД-500 М2 |
1250 |
10000 |
3000 |
5560 |
|
4АЗД-500 М2 |
1600 |
6000 |
3000 |
5560 |
|
4АЗД-560 S2 |
1600 |
10000 |
3000 |
5740 |
|
4АЗД-560 S2 |
2000 |
6000 |
3000 |
5740 |
|
4АЗД-560 М2 |
2000 |
10000 |
3000 |
6340 |
|
4АЗД-560 М2 |
2500 |
6000 |
3000 |
6340 |
|
4АЗД-500 LA2 |
1600 |
6000 |
3000 |
4380 |
