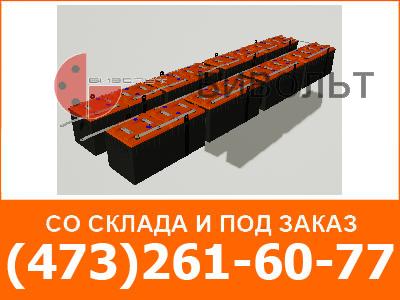

Аккумуляторные батареи 32ТН-450-У2 и 48ТН-450-У2 предназначены для работы в стартерном режиме при запуске дизеля тепловоза от главного генератора для батареи 32ТН-450-У2 и от стартер-генератора для 48ТН-450-У2, а так же для питания цепей управления, освещения и вспомогательной нагрузки при неработающем дизеле. Область рабочих температур: от минус 40 до плюс 60 С.
Батарея 32ТН-450-У2 изготавливается в двух исполнениях и состоит из 16-ти последовательно соединенных секций 2ТН-450 или 8-ми секций 4ТН-450.
Батарея 48ТН-450-У2 изготавливается в двух исполнениях и состоит из 24-х последовательно соединенных секций 2ТН-450 или 16-ти секций 3ТН-450.
Каждая секция 2ТН-450 состоит из 2-х последовательно соединенных аккумуляторов ТН-450, секция 4ТН-450 состоит из 4-х последовательно соединенных аккумуляторов ТН-450, секция 3ТН-450 состоит из 3-х последовательно соединенных аккумуляторов ТН-450.
Последовательное соединение между собой аккумуляторов и секций осуществлено с помощью медных освинцованных перемычек, которые поставляются в комплекте с запасными частями для тепловозных батарей. Каждая секция батареи размещена в ящике из ударопрочного полипропилена. Герметичность аккумуляторов ТН-450 обеспечивается контактно-тепловой сваркой крышки с моноблоком.
Применение: Тепловозы М 62У, 2 ТЭ 116, ТЭМ 7, ТЭМ 2У и др.
Cекция 2ТН-450 для АКБ 32ТН-450-У2 и АКБ 48ТН-450-У2 |
Номинальное напряжение | 4В |
| Номинальная емкость | 450А*ч | |
| Ток разряда | 1700А | |
| Исполнение | сухозаряженный |
Cекция 3ТН-450 для 48ТН-450-У2 |
Номинальное напряжение | 6В |
| Номинальная емкость | 450А*ч | |
| Ток разряда | 1700А | |
| Исполнение | сухозаряженный |
Cекция 4ТН-450 для АКБ 32ТН-450-У2 |
Номинальное напряжение | 8В |
| Номинальная емкость | 450А*ч | |
| Ток разряда | 1700А | |
| Исполнение | сухозаряженный |
| Аккумуляторные батареи для тепловозов и их технические характеристики | ||||||||
|
Тип батареи |
Номинальное |
Номинальная емкость |
Наименование секций |
Габаритные размеры, мм. | Масса секций, кг. | |||
| длина | ширина | высота |
с электролитом |
без электролита |
||||
| 48ТН-450У2 | 96 | 450 | 2ТН-450 | 330 | 335 | 365 | 67,9 | 44,5 |
| 3ТН-450 | 500 | 373 | 360 | 104,1 | 69,0 | |||
| Режим разряда | Напряжение на аккумуляторе в конце разряда, В, не менее | Емкость Ач, не менее | |
| Длительность разряда | Сила тока, А | ||
|
ТН-450 |
|||
| 20 ч. | - | - | - |
| 10 ч. | 45 | 1,80 | 450 |
| 5 ч. | 68 | 1,70 | 340 |
| 5 мин. | 900 | 1,45 | 75 |
| Прерывистый (15 включений) | 1700 | 1,00 | 70 |
|
В комплект ЗИП №1 входят:
В комплект ЗИП №2 входят:
|
