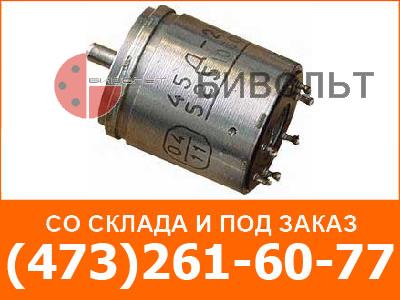

Датчики угла типа 45Д-1, 90Д-20-2, 45Д-20-3, 45Д-20-3А, 45Д-20-35, 45Д-20-3Б1, 45Д-20-2, 45Д-32-2, 45Д-32-3 серия 2, 45Д-50-1, 45Д-50-1С, 50Д-32-1, 50Д-32-1Ш, 60Д-50, 15Д-32, 15Д-32Б, 45Д-20Б, 45Д1-20Б, 45Д-32, 45Д-32Б, 45Д-32Б1, 45Д-50, 45Д-50М предназначены для преобразования угла поворота ротора в пропорциональное линейное изменение амплитуды выходного напряжения и могут быть использованы в качестве датчика обратной связи или линейного вращающегося трансформатора.
Датчики представляют собой индукционную электрическую машину с неявнополюсным статором и безобмоточным явнополюсным ротором (кроме 90Д-20-2), при повороте которого от нулевого положения потокосцепление вторичной обмотки линейно возрастает до максимума в определенном для каждого типа датчика диапазоне углов. Датчики рассчитаны на эксплуатацию в условиях повышенной жесткости, характерных для изделий авиационной техники.
|
Тип |
Класс точности |
Погрешность линейности характеристики, %, не более |
Диапазон линейности характеристики, угл. град. |
Вторичное напряжение на границе диапазона линейности, В |
Минимальное вторичное напряжение, мВ, не более |
Ток в первичной обмотке, мА, не более |
Коэффициент трансформации |
Габаритные размеры |
Масса, кг |
Электропитание | ||
|
D, mm |
L, mm |
U, V |
F, Hz | |||||||||
|
45Д-12-1 |
1 |
± 1 |
± 30 |
6±1 |
20 |
50 |
- |
12,2 |
30,2
|
0,015 |
12 +0,6 -1,2
|
400±20 |
|
45Д-12-1 |
1,5 |
± 1,5 |
± 30 |
6±1 |
20
|
50 |
- |
12,2 |
30,2
|
0,015 |
12 +0,6 -1,2
|
400±20 |
|
90Д-20-2 с.2 |
0,2 |
± 0,2 |
± 80 |
8±0,5 |
3 |
20 |
- |
20 |
39,2 |
0,05 |
12 +0,6 -1,2
|
400±20 |
|
90Д-20-2 с.2 |
0,3 |
± 0,3 |
± 80 |
8±0,5 |
5 |
20 |
- |
20 |
39,2 |
0,05 |
12 +0,6 -1,2
|
400±20 |
|
90Д-20-2 с.2 |
0,5 |
± 0,5 |
± 80 |
8±0,5 |
5 |
20 |
- |
20 |
39,2 |
0,05 |
12 +0,6 -1,2
|
400±20 |
|
45Д-20-2 |
1 |
± 0,76 |
± 40 |
3 |
3 |
6 |
0,0480\0,0486* |
20 |
32
|
0,04 |
6 +5% -10%
|
400±20 |
|
45Д-20-2 |
2 |
± 0,76 |
± 40 |
3 |
3 |
6 |
0,0478\0,0488* |
20 |
32
|
0,04 |
6 +5% -10%
|
400±20 |
|
45Д-20-2 |
3 |
± 0,76 |
± 40 |
3 |
3 |
6 |
0,0473\0,0493* |
20 |
32
|
0,04 |
6 +5% -10%
|
400±20 |
|
45Д-20Б |
- |
± 1,5 |
± 30 |
11,5±2 |
25 |
100 |
- |
20 |
14,8 |
0,02 |
36±2 |
1000±20 |
|
45Д1-20Б |
- |
± 1,5 |
± 30 |
4 |
10 |
65 |
- |
20 |
14,8 |
0,012 |
10 |
5000 |
|
45Д-20-3 |
- |
± 1 |
± 40 |
14,4±1,4 |
20 |
30 |
- |
20 |
31,6
|
0,05 |
36 +1,8 -3,6
|
400±20 |
|
45Д-20-3А |
- |
± 0,75 |
± 40 |
3±0,3 |
3 |
6 |
0,0473±0,001 |
20 |
31,6
|
0,05 |
6 +0,3 -0,6
|
400±20 |
|
45Д-20-3Б |
- |
± 1,5 |
± 40 |
12±1,2 |
30 |
20 |
- |
20 |
31,6
|
0,05 |
36 +1,8 -3,6
|
2400±120 |
|
45Д-20-3Б1 |
- |
± 1 |
± 40 |
10±1 |
20 |
30 |
- |
20 |
31,6
|
0,05 |
12±0,6 |
2400±120 |
|
15Д-32 |
- |
± 1,5 |
± 6 |
20,5±2,5 |
40 |
150 |
- |
32 |
16,5 |
0,06 |
36±2 |
400±20 |
|
15Д-32Б |
- |
± 1,5 |
± 6 |
30±3 |
50 |
150 |
- |
32 |
16,5 |
0,06 |
36±2 |
1000±50 |
|
45Д-32-2 |
1 |
± 0,5 |
± 30 |
12,2±0,244 |
30 |
100 |
- |
32 |
34,5 |
0,1 |
36 +5% -10%
|
400±20 |
|
45Д-32-2 |
2 |
± 0,5 |
± 30 |
12,2±0,8 |
30 |
100 |
- |
32 |
34,5 |
0,1 |
36 +5% -10%
|
400±20 |
|
45Д-32-3 с. 2 |
- |
± 0,5 |
± 30 |
12,2±0,8 |
30 |
50 |
- |
32 |
35 |
0,1 |
36 +1,8 -3,6
|
400±20 |
|
45Д-32*** |
- |
± 1,3 |
± 30 |
3±0,3 |
10 |
20 |
- |
32 |
12,4 |
0,06 |
6 +0,3 -0,6
|
400±20 |
|
45Д-32Б |
- |
± 1,3 |
± 30 |
8±0,8 |
30 |
20 |
- |
32 |
12,4 |
0,06 |
36 +1,8 -3,6
|
2400±400 |
|
45Д-32Б1 |
- |
± 1,3 |
± 30 |
9±0,9 |
20 |
30 |
- |
32 |
12,4 |
0,06 |
12 +0,6 -1,2
|
2400±400 |
|
45Д-50-1 |
1 |
± 0,5 |
± 40 |
23±2 |
25 |
90 |
- |
48,2 |
44,4
|
0,27 |
36±2 |
400±20 |
|
45Д-50-1 |
2 |
± 1 |
± 40 |
23±2 |
25 |
90 |
- |
48,2 |
44,4
|
0,27 |
36±2 |
400±20 |
|
45Д-50-1С |
1 |
± 0,3 |
± 40 |
12±2 |
10 |
85 |
- |
50 |
51,4
|
0,4 |
36±2 |
400±20 |
|
45Д-50-1С |
2 |
± 0,7 |
± 40 |
12±2 |
10 |
85 |
- |
50 |
51,4
|
0,4 |
36±2 |
400±20 |
|
45Д-50 |
- |
± 0,5 (±0,45)
|
± 30 |
12±0,7 |
28 |
60 |
- |
50 |
12 |
0,08 |
36 +1,8 -3,6
|
400±20 |
|
45Д-50М |
- |
± 1 |
± 40 |
11 |
30 |
50 |
- |
50 |
10
|
0,06 |
36±2 |
400±20 |
|
50Д-32-1 |
1 |
± 0,5 |
± 50 |
- |
35 |
40 |
0,424±0,004 |
32 |
56,9
|
0,17 |
36 +5% -10%
|
400+30 -20
|
|
50Д-32-1 |
2 |
± 0,5 |
± 50 |
- |
35 |
40 |
0,420±0,05 |
32 |
56,9
|
0,17 |
36 +5% -10%
|
400 +30 -20
|
|
50Д-32-1 |
3 |
± 0,7 |
± 50 |
- |
35 |
40 |
0,420±0,05 |
32 |
56,9
|
0,17 |
36 +5% -10%
|
400 +30 -20
|
|
60Д-50 |
|
± 1 |
± 60 |
11±1 |
20 |
50 |
- |
50 |
12 |
0,07 |
36 +2 -4
|
400±20 |
|
60Д-50 |
|
± 1 |
± 60 |
12±1 |
25 |
50 |
- |
50 |
12 |
0,07 |
40 +2 -4
|
1000±50 |
